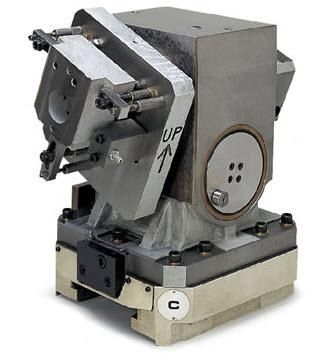

Coluna de fixação com múltiplas faces de indexação DST series

A série de DST é uma lápide da trabalhar-terra arrendada do índice projetada ser montado na pálete de centros fazendo à máquina do NC. Pode executar fazer à máquina versátil em cinco superfícies sem re-lançar e em dez superfícies com a opção de saída gêmea. Estes unidade usam um mecanismo da came da engrenagem do rolo para a rotação lisa e de travamento automático em alguns dos quatro, 90 graus, posições incrementais. Pesando 215 quilogramas (473-lb), o dispositivo elétrico rígido da saída monta a peça firmemente para minimizar a vibração da vibração durante operações fazer à máquina, mmoer e de revestimento. As unidades múltiplas podem ser montadas na mesma pálete desde que são independentes não exigindo nenhuma fonte da movimentação ou nenhum sensor de posicionamento. Para posicionar a unidade, uma barra especial é armazenada no suporte de ferramenta e unida ao eixo principal com seu cambiador de ferramenta automático. Usando a característica do programa da interpolação do arco do NC, o seguidor de came da movimentação da entrada pode ser girado uma volta para cada índice de um ou outro lado da unidade. A relação humana é exigida para a montagem inicial da parte setup somente. O tempo de instalação pode ser reduzido por até 75%. Fazer à máquina preciso dentro da exatidão do arcsec ±2 pode ser programado para executar movimentos reversíveis do índice. As placas de cara gêmeas opcionais da saída têm furos de montagem pré-perfurados múltiplos para que a montagem universal do dispositivo elétrico diminua a instalação e épocas retooling. Todos os materiais são compatíveis com ambientes típicos da máquina a respeito dos líquidos refrigerantes, das microplaquetas ou dos restos de moedura.
