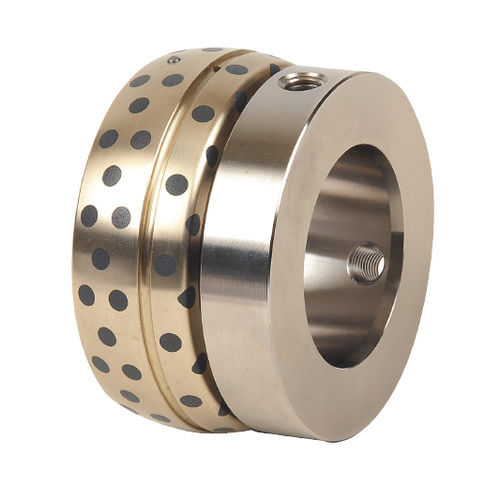

Luva flangeada SBS series

de parafusode anel

Para o funcionamento da unidade de bucha esférica (1) Método de montagem e fixação da unidade - inserir a unidade na posição especificada do eixo. - Fixar o anel interno e o eixo com parafusos de ajuste. - Fixar a caixa com parafusos. - Certificar-se de que a peça de acasalamento para a unidade é adequada às condições de funcionamento. - Ter cuidado para que não haja matéria estranha ou degrau na superfície de montagem. - Quando forem utilizadas três unidades ou mais, alinhar correctamente o eixo. (A tolerância deve ser de +/-0,25 mm) (2) Método de fixação do eixo e anel interno Fixar o anel interior na posição em que a flange não entra em contacto com o anel exterior e. Fixá-lo com a folga de 0,1 mm como linha de orientação. Se houver interferência entre a flange do anel interno e a extremidade do anel externo devido à expansão/encolhimento térmico do eixo, ajustar a folga de forma apropriada. (É utilizado um parafuso de tipo recto por posição) se a unidade for utilizada num plece ou ambiente onde se aplique vibração ou impacto, fornecer assento na posição do parafuso de fixação do eixo com uma lima ou broca. (3) - Para carga de empuxo Se for aplicada carga de impulso, utilizar o anel interior do tipo flange. O lubrificante sólido é incorporado num dos lados do anel exterior. Quando se utiliza um tipo de flange, fazer a montagem de modo a que a área da flange possa corresponder à superfície do lubrificante sólido do lado. (4) - Para lubrificação A ranhura de lubrificação é fornecida no anel exterior. A lubrificação pode melhorar a resistência ao desgaste e a durabilidade.
