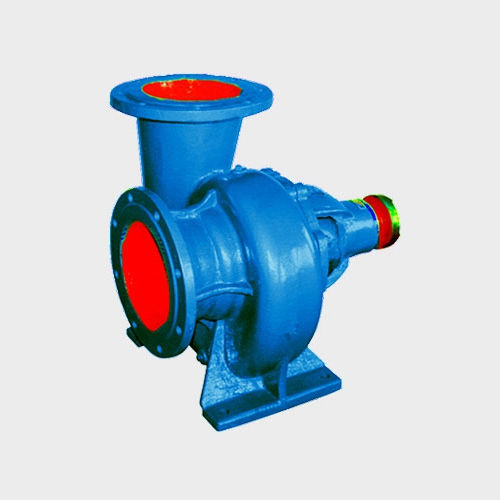

Bomba de rotor HW

de águade óleode óleo de lubrificação

As bombas da série HW são bombas horizontais, de fase única, de aspiração única, de fluxo misto com turbina. Adequado para o transporte de água ou propriedades físicas e químicas semelhantes à água limpa. Usado para o transporte de líquidos não é superior a 50 ℃. Gama de aplicação Amplamente utilizado na irrigação de terras agrícolas, abastecimento e drenagem de água urbana, abastecimento de água industrial, tratamento de água, etc. Características estruturais 1 、 A bomba HW é composta principalmente de tampa da bomba, impulsor, corpo da bomba, eixo da bomba, manga do eixo e corpo do rolamento. 2 、 A tampa da bomba está conectada com o corpo da bomba e o tubo de entrada. Existe um espaço adequado entre o plano da tampa e o plano do impulsor. Pequena folga, fácil de produzir atrito; A folga excessiva pode levar a uma grande quantidade de refluxo de água sob pressão na bomba, reduzindo a eficiência da bomba. O problema da vedação do plano pode ser ajustado com tapete de papel. 3 、 O dispositivo de vedação do eixo consiste em caixa de vedação, anel de vedação, glândula de vedação e embalagem de amianto embebido em óleo. A função é evitar que a bomba de entrada de ar e evitar que a água flua para fora da bomba demais. 4 、 Manga do eixo para proteger o eixo principal, desgaste e deve ser substituído a tempo. 5 、 O eixo da bomba é suportado por um rolamento de rolos radiais de uma carreira. A quantidade de óleo lubrificante do rolamento pode ser controlada entre a linha padrão de referência de óleo; A lubrificação com graxa também pode ser usada na montagem de bombas de água. Em uso, a tampa frontal e a tampa traseira são adicionadas. 6 、 A extremidade superior da bomba possui um orifício para parafuso, que pode ser usado para escorvar ou conectar a bomba de vácuo.
