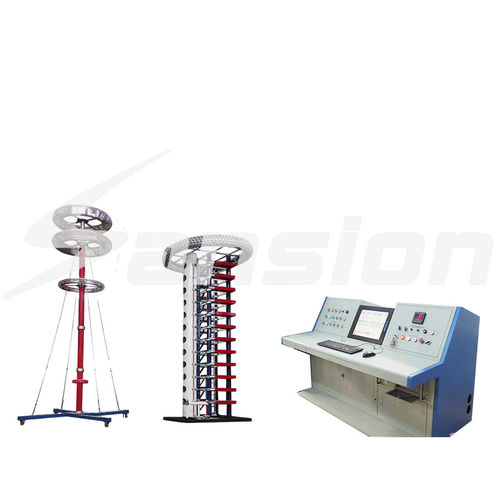

Sistema de teste de tensão de choque SXCF

Este sistema de ensaio de impulsos é utilizado para a realização de ensaios normalizados de tensão de impulso de relâmpagos de onda completa e de onda de funcionamento em aparelhos de AT, tais como condensadores de potência, folgas, casquilhos, transformadores de potência e TC/PT. Parâmetros principais do sistema: tensão nominal: 200kV/300kV/400kV/800kV ou sob encomenda tensão nominal do estágio: 100kV energia de estágio nominal: 2,5kJ capacitância de impulso de estágio: 0.5µF número de estágios: 2/3/4/8 estágios à medida forma de onda de tensão de impulso: gerada quando a capacitância de carga é 300-3000pF. T1=1,2µs±30%, T2=50µs±20%, forma de onda completa de tensão de impulso de relâmpago padrão de desvio de tensão de pico≤3%; Forma de onda de funcionamento normal 250 ± 20%/2500 ± 60%. Estes dois parâmetros e erros da forma de onda da tensão de impulso estão em conformidade com os requisitos nacionais das normas GB311.1 e GB16927.1 e da norma IEC. fator de utilização da tensão: Forma de onda de tensão de impulso de relâmpago padrão ≥90% quando a capacitância de carga está abaixo de 1000pF, forma de onda de tensão de impulso de operação padrão≥80% quando a capacitância de carga está abaixo de 2000pF. Forma de onda de tensão de impulso de funcionamento padrão ≥70%. faixa de bloqueio: a tensão de nível está dentro da faixa de 20% -100% da tensão nominal, faixa de bloqueio positivo e negativo não inferior a 25%. taxa fora de controlo da descarga síncrona: <5% tensão de saída mínima: ≥±20% da tensão nominal. instabilidade da tensão de descarga: <±1.0% tempo contínuo: Acima de 2/3 da tensão nominal, trabalho contínuo quando carregar e descarregar uma vez a cada 120s. Abaixo de 2/3 da tensão nominal, trabalho contínuo quando carrega e descarrega uma vez a cada 60s.
