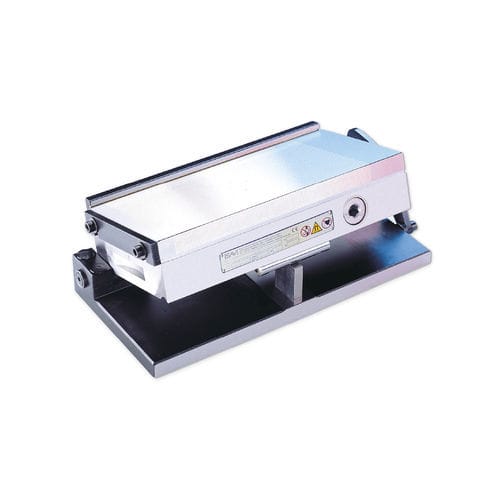

Placa magnética de ímãs permanentes 245.01

mesa de senopara retificaçãopara fresagem

Os ângulos são determinados utilizando os blocos de bitola usando o princípio sinusoidal. O aperto é conseguido com as metades superiores do casquilho do mancal. Com unidade de base senoidal em aço. endurecido, polido e retificado com precisão. bordo de alinhamento da placa de base paralelo à barra de paragem. precisão máxima com desenho plano. desenho padrão com mandril magnético permanente. as mesas seno são entregues numa caixa de madeira, até ao tamanho 400 x 200 mm. com mesa senoidal com graus/minutos em mm, batente de precisão de comprimento e barra de paragem transversal. Mesa senoidal de precisão SAV 245.01 - 300 x 150 Designação SAV nº. - A x B Precisão angular: ±5 seg. de arco Paralelismo plano: ±0,005/100 mm Bloco de calibre a 0°: 3 mm Gama giratória: 0° a 45° Força nominal de retenção: 90 N/cm2 Passo do poste: 1,9 mm Altura do campo magnético: 6 mm Camada de desgaste da placa do poste: 8 mm
