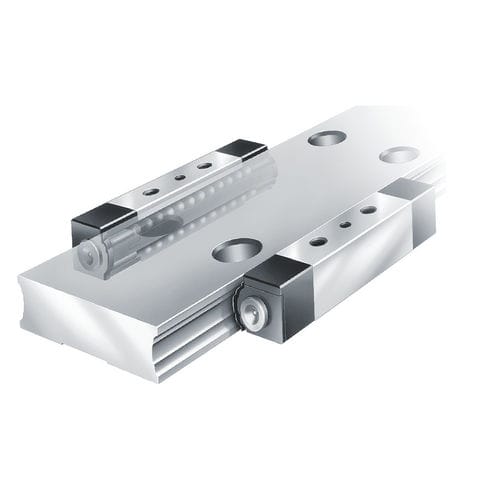

Guia linear com rolamento de esferas KUVS1 series

em açoem alumínio

Os guias lineares de esferas com guias lineares de esferas são compostos por rolamentos lineares de esferas, carros e trilhos guia. Eles possibilitam grandes distâncias entre os pontos de apoio, podem ser ajustados para a folga e possuem a classe de qualidade padrão G3. As sapatas completas viajam em um ou ambos os lados das guias e têm uma alta capacidade de carga, apesar de suas pequenas dimensões. Quando as sapatas são aparafusadas nos carros, elas formam guias lineares de esferas de quatro carreiras, juntamente com os trilhos guia. Os raspadores nos lados frontal e longitudinal que formam uma vedação de folga em conjunto com os trilhos-guia selam as sapatas em todos os lados. Os guias lineares de esferas podem ser relubrificados. Os carros são compostos por uma base de alumínio anodizado e duas unidades lineares de rolamentos de esferas recirculantes. Para fixação na construção adjacente, os vagões possuem ranhuras em T. A folga pode ser ajustada através de três parafusos na lateral do carro; os parafusos pressionam contra a parte de trás do sapato. As guias estão disponíveis com pistas em um ou ambos os lados da pista. Eles são feitos de aço temperado e retificado em todos os lados.
