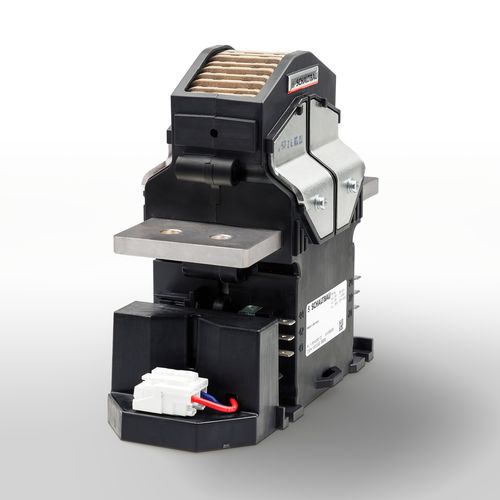

Contator de alta potência C320 series

eletromecânicoCCCA

Contactores compactos monopolares de NA para AC e DC (bidireccionais) até 1.800 V de tensão nominal de isolamento. Corrente térmica convencional até 1.000 A; corrente de curta duração até 5.000 A O C320 é um contactor AC de um pólo e DC bidireccional na classe de potência até 1.000 A. Ele garante que cargas elevadas são desligadas de forma segura e fornece uma protecção fiável em caso de falha no sistema. Aplicações típicas são a utilização como contactor principal em sistemas de gestão de baterias de veículos de alta tensão, em estações de carregamento de e-mobilidade, em bancos de ensaio de baterias, mas também nos circuitos DC de inversores de sistemas fotovoltaicos. Uma câmara de arco cerâmico muito eficiente, contatos de dupla ruptura e alta capacidade de ruptura são características importantes do novo contator. Características - Dimensões compactas - alta tensão nominal de isolamento Ui até 1.800 volts - Alta capacidade de fabricação Icm até 4.000 amperes e uma excelente capacidade de ruptura - Corrente contínua térmica elevada Ith de até 1.000 amperes e corrente de curta duração elevada Icw de até 5.000 amperes - Bidirecionalidade total - desconexão segura de alta potência independente da direção do fluxo de corrente - 4 interruptores auxiliares com função de contacto espelhado para diagnóstico e monitorização do estado de comutação - Baixo consumo de energia e baixo aquecimento graças ao sofisticado circuito de economia de bobinas Especificações (dados preliminares) C320K, C320S Tipo de tensão - DC bidireccional, AC (f ≤ 60 Hz) Contactos principais, configuração - 1 NÃO Tensão nominal de operação Ue - C320K: 1.500 V
