Conector de alta performance HV series
de alimentação elétricaredondocom bloqueio

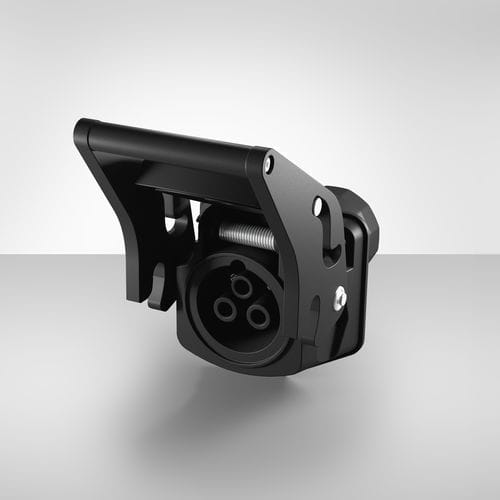

Conector de alta performance - HV series - Schaltbau GmbH - de alimentação elétrica / redondo / com bloqueio
Conector de alta performance - HV series - Schaltbau GmbH - de alimentação elétrica / redondo / com bloqueio
Conector de alta performance - HV series - Schaltbau GmbH - de alimentação elétrica / redondo / com bloqueio - imagem - 2
Conector de alta performance - HV series - Schaltbau GmbH - de alimentação elétrica / redondo / com bloqueio - imagem - 3
Guardar nos favoritos
Comparar


Características

Tipo
de alimentação elétrica
Forma
redondo
Tipo de conexão
com bloqueio
Especificações elétricas
CC, de alta corrente
Uso previsto
para transmissão
Âmbito de utilização
industrial
Grau de proteção
IP69K
Outras características
com cabo, para ambientes agressivos, de alta performance
Corrente primária

470 A

Tensão

1.000 V

Temperatura de operação

MÁX: 85 °C
(185 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Conectores até 1.000 V CC e 470 A para transmissão de energia Os conectores da série HV da Schaltbau possuem contactos de potência e de sinal sólidos e são adequados para uma vasta gama de aplicações de alta corrente. Os conectores robustos têm um design modular e proteção contra contacto acidental. Eles possuem certificação IP69K e são projetados para um grande número de ciclos de acoplamento. Os conectores HV são perfeitos para potências elevadas. Os locais de aplicação podem ser a transmissão de energia entre vagões ferroviários ou igualmente a ligação da via e do reboque em veículos eléctricos pesados. Outras aplicações incluem a ligação de baterias potentes - aqui a série HV é utilizada como um conetor de carregamento de alto desempenho. Características Ampla gama de potência Tensões nominais até 1.000 volts e correntes nominais até 470 amperes. Contactos principais na caixa da ficha e da tomada protegidos de forma segura contra contactos acidentais. Caixa robusta Operação com uma só mão - graças ao mecanismo de deslizamento na pega da caixa da tomada. Isto poupa esforço e garante um bloqueio e desbloqueio seguros da ficha na tomada. Feedback ficha inserida O elemento de comutação opcional na caixa da tomada assinala uma ficha corretamente inserida. Modularidade Estão disponíveis contactos de potência sólidos para diferentes secções transversais de ligação até 95 mm2 e 4 contactos de sinal universalmente aplicáveis. Também configurado com cabo ou condutores individuais num tubo ondulado robusto. Inflamabilidade Cumpre os requisitos da norma UL94-V0 e as seguintes normas de proteção contra incêndios EN 45545.

---
