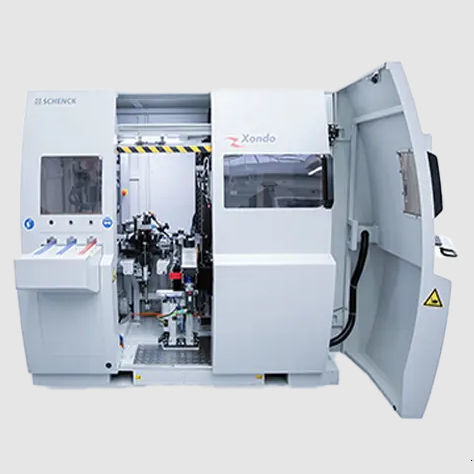

Balanceadora vertical Xondo series

dinâmicapara roda de turbinapara turbocompressor

• Máquina de balancear eixos turbina semiautomática • Processamento digital dos dados medidos e correção do desbalanceamento numericamente controlada • Fácil troca de tipo de rotores • Curtos tempos de ciclo • Layout extremamente compacto • De fácil realocação, composta de um único bloco Sequência de operações • Colocação da peça na estação de medição • Corrida automática de medição. Cálculo e transferência dos valores medidos para a estação de correção, frenagem até a parada do rotor • Retirada do rotor da estação de medição e alimentação na estação de correção • Correção automática: travamento, posicionamento no local de correção do 1o plano, esmerilhamento controlado de um setor. Posicionamento no local de correção do 2o plano, novo processo de esmerilhamento e liberação da peça • Transferência do rotor para a estação de medição e início da corrida de controle. Caso o rotor não esteja em tolerância após o primeiro passo de correção, novos passos de correção podem ser realizados Área de aplicação Medição e correção do desbalanceamento dinâmico em eixos turbina de turbocompressores usinados. Utilização em volumes médios e grandes de produção. Medição semiautomática do desbalanceamento e correção através de esmerilhamento em dois planos em múltiplos passos de correção. Alimentação e descarga manual. Projeto Máquina de duas estações com estações de medição e correção e ciclo de funcionamento semiautomático. Unidade de balanceamento vertical com estrutura otimizado contra vibração, mancais de ar intercambiáveis de precisão para a turbina, acionados por uma placa especial com jatos de ar adaptadas ao diâmetro do rotor.
