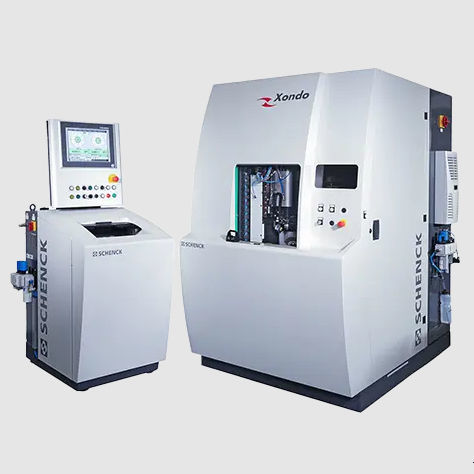

Balanceadora horizontal Xondo series

dinâmicapara roda de turbinapara turbocompressor

• Máquina de balancear rodas de compressor totalmente automática • Mancal de ar patenteado para precisão extrema de medição • Processamento digital dos dados medidos e correção do desbalanceamento numericamente controlada • Interfaceamento com portais de alimentação (gantry) e transportadores comerciais • Fácil troca de tipo de rotores • Curtos tempos de ciclo • Layout extremamente compacto • De fácil realocação, composta de um único bloco • Usinagem em titânio (opcional) Sequência de operações • A peça é retirada do transportador e colocada na máquina • Corrida automática de medição, frenagem até a parada do rotor • Retirada do rotor da estação de medição e alimentação na estação de correção • Travamento, posicionamento no local de correção do 1o plano, avanço do cabeçote de fresagem e controle da correção por fresagem. Caso o desbalanceamento seja maior que a fresa, esta é rotacionada de forma a aumentar a remoção de material • Posicionamento e deslocamento do dispositivo de fresagem para o local de correção do 2o plano, novo processo de fresagem e destravamento • Transferência do rotor para a estação de medição e início da corrida de controle. • Retirada da pela e depósito desta no transportador de saída. Área de aplicação Medição e correção do desbalanceamento dinâmico em rodas do compressor de turbocompressores usinados. Utilização em volumes médios e grandes de produção. Medição totalmente automática do desbalanceamento e correção através de fresagem polar em dois planos em até dois passos de correção. Alimentação e descarga através de portal.
