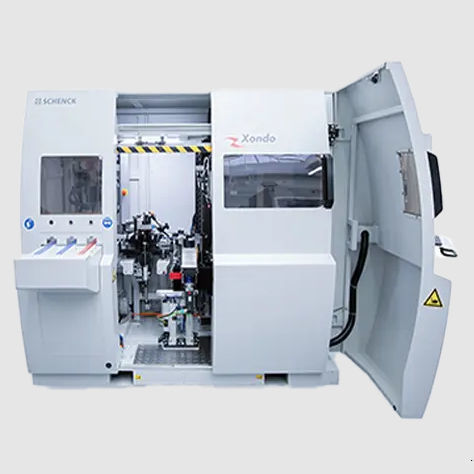

Balanceadora horizontal Xondo series

dinâmicapara eixo de transmissãopara roda de turbina

• Processamento digital dos dados medidos e correção do desbalanceamento numericamente controlada • Interfaceamento com portais de alimentação (gantry) e transportadores comerciais • Fácil troca de tipo de rotores • Curtos tempos de ciclo • Layout extremamente compacto • De fácil realocação, composta de um único bloco Sequência de operações • A peça é retirada do transportador e colocada na máquina • Corrida automática de medição. Cálculo e transferência dos valores medidos para a estação de correção, frenagem até a parada do rotor • Retirada do rotor da estação de medição e alimentação na estação de correção • Correção automática: travamento, posicionamento no local de correção do 1o plano, esmerilhamento controlado de um setor. Posicionamento no local de correção do 2o plano, novo processo de esmerilhamento e liberação da peça • Transferência do rotor para a estação de medição e início da corrida de controle. Caso o rotor não esteja em tolerância após o primeiro passo de correção, novos passos de correção podem ser realizados • Retirada da pela e depósito desta no transportador de saída. Área de aplicação Medição e correção do desbalanceamento dinâmico em eixos turbina de turbocompressores usinados. Utilização em volumes médios e grandes de produção. Medição totalmente automática do desbalanceamento e correção através de esmerilhamento em dois planos em múltiplos passos de correção. Alimentação e descarga através de portal. Projeto Máquina de múltiplas estações com estações de medição e correção e ciclo de funcionamento totalmente automático.
