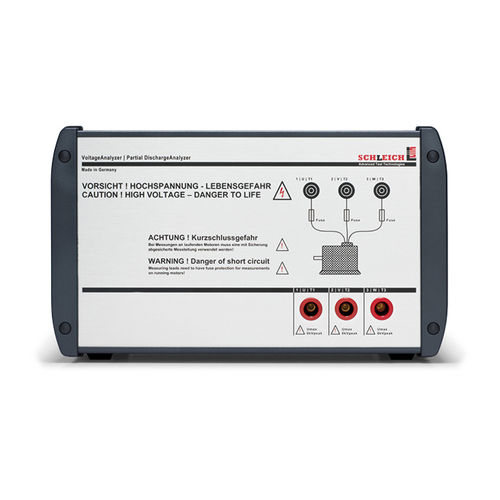

Testador de tensão VoltageAnalyzer

de isolamentode ondas de choquede descarga parcial

Medição de precisão do ensaio de sobretensão diretamente no enrolamento. - consideração da influência dos cabos de medição - ideal para tempos de subida de tensão rápidos - taxa de amostragem super rápida - alta resolução de medição - mais medição PD simultânea com antena passiva ou ativa - comutação integrada entre os cabos de teste O VoltageAnalyzer serve para medir todos os tipos de altas tensões. A gama de frequências abrange tensões DC até frequências de impulso muito elevadas na gama de MHz. Assim, é perfeitamente adequado para medições de alta tensão, tensão de pico e descarga parcial. A sonda de teste ativa mede tensões e picos de tensão exatamente onde eles aparecem. Isto pode ser, por exemplo, na placa de terminais do motor. Estes picos de tensão podem ser causados por um conversor de frequência ou por harmónicos causados pelo condutor. Medição de tensão com sobretensão e descarga parcial Acontece que a tensão medida internamente pelo verificador de tensão de pico não corresponde exatamente à tensão do objeto de teste. Isto deve-se a indutâncias inevitáveis nos cabos de medição e às capacidades entre eles, que influenciam o percurso da tensão do sinal de sobretensão no caminho para o objeto de ensaio. Isso ocorre especialmente quanto maior for o impulso de surto. No entanto, para poder medir com precisão a tensão de início de descarga parcial (PDIV) ligada à placa de terminais do motor, é necessária uma medição direta na placa de terminais com a sonda de teste ativa. Exatamente para este fim, foi desenvolvido o VoltageAnalyzer! A medição da tensão é efectuada entre as mesmas fases utilizadas para o teste de tensão de pico.
