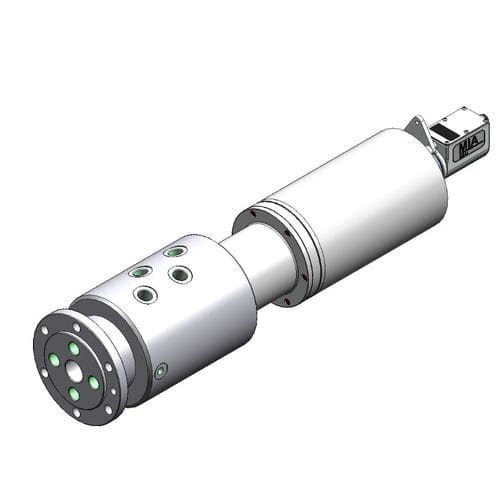

Anel coletor via Ethernet 7KM000152

para máquina embaladorapara robôpara iluminação de palco

Uma das configurações mais frequentemente encomendadas é o nosso anel coletor MIA com módulo de potência B (400 V - 18 A), 3 módulos Ethernet e uma junta rotativa de meios de 4 canais (1/2"). Os anéis colectores são fabricados na nossa produção em Fürstenfeldbruck (Made in Germany). O anel deslizante pode ser ajustado individualmente através do configurador MIA. Esta é uma sugestão de configuração bestseller. Entre os downloads, encontra-se a brochura do produto MIA, na qual o sistema modular é explicado em pormenor. Módulo B: Alimentação através de 4 calhas mais PE (400 V - 18 A cada) 3x Ethernet 100Base-TX (CAT.5e) + 3x 4 vias de sinalização (30 V/3 A) Dimensões: 140 mm de diâmetro; 733 mm de comprimento; 3 m de cabo cada (estator e rotor) Diâmetro da junta rotativa do meio: 160 mm Tecnologia de contacto ouro sobre ouro Vida útil: até 50 milhões de rotações Velocidade média: 150 rpm (máx. 300 rpm) Classe de proteção: IP50 Caixa: alumínio Temperatura de funcionamento: -20°C a +70°C O módulo B tem quatro vias de alimentação e um PE. Os módulos P podem ser utilizados para qualquer protocolo baseado em Ethernet. A blindagem permite um elevado nível de segurança de transmissão em áreas electromagnéticas. A junta rotativa de meios tem 4 canais (1/2") com até 10 bar. O anel deslizante é fornecido sem ficha - a montagem da ficha é efectuada individualmente pelo cliente. Campos de aplicação típicos: Linhas de produção em grandes fábricas industriais (por exemplo, linhas de fabrico de baterias - indústria automóvel, indústria alimentar) Sistemas de fabrico em várias áreas industriais (mesas rotativas, engenharia mecânica clássica) Accionamentos Aquecedores
