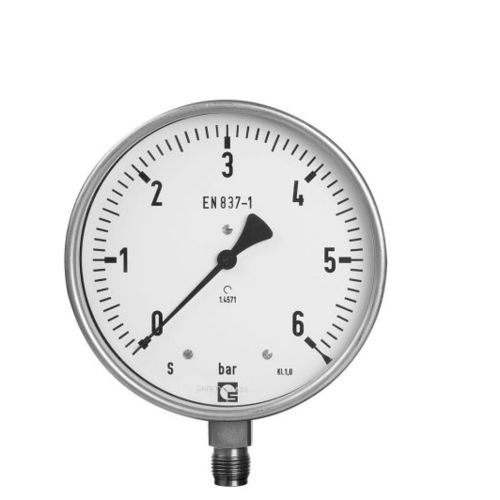

Manômetro com mostrador analógico R 400

com roscaem aço inoxidávelcom tubo de Bourdon

Um tubo curvado circularmente está, de um lado, ligado a uma tomada e, do outro lado, está fechado. Quando há sobrepressão no interior do tubo de Bourdon, este estica-se para o exterior; se houver pressão negativa, o tubo de Bourdon contrai-se para dentro. Este movimento da extremidade do tubo de Bourdon é uma medida da pressão de entrada e é transportado para um segmento de engrenagem na engrenagem do movimento. Com um manómetro de tubo bourdon pode medir fluidos, gases e vapores com uma pressão positiva até 1000 bar e uma pressão negativa até 1 bar. A exatidão dos manómetros situa-se entre ± 0,1% e ± 2,5% do valor superior da gama. Material O tubo bourdon é fabricado por medida, de acordo com as necessidades específicas. Podem ser fabricados em metal não ferroso e, para meios mais agressivos, podem ser utilizados materiais como SS 316L ou Monel. Tubo Bourdon e ligação em latão Janela em vidro acrílico Caixa + anel em alumínio
