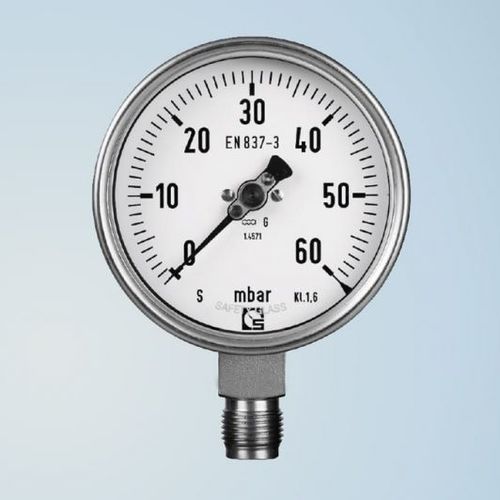

Manômetro com mostrador analógico K 100

com roscaG 1/2BSP 1/2

A cápsula é constituída por duas membranas finas e onduladas, apertadas entre si com ar. Se for aplicada pressão no interior da cápsula, esta expande-se com uma pressão positiva ou contrai-se quando é aplicada uma pressão negativa. Esta expansão e contração da cápsula é uma medida para a pressão de entrada e é transportada para um segmento de engrenagem na engrenagem do movimento. Aplicações Com um manómetro de cápsula, é possível medir uma pressão positiva até 600 mbar e uma pressão negativa até 600 mbar. A precisão dos manómetros é de 1,6% ou 2,5% do valor superior da gama. Cápsula e ligação em latão Caixa com fecho de baioneta em aço inoxidável
