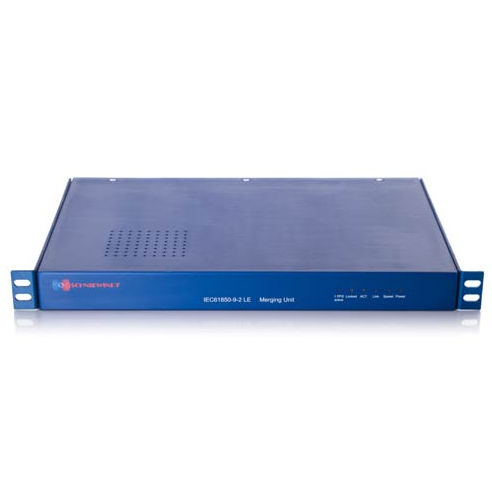

Módulo conversor analógico / digital CSN®

A Unidade de Fusão LE IEC 61850-9-2 é a solução ideal para a interface de bus de processo. Permite a consolidação das medições feitas no pátio de distribuição, relés de proteção de alimentação, medidores e registradores de falhas localizados na sala de controle. O uso de comunicações de fibra óptica torna-o inerentemente seguro. Ao eliminar a maioria da fiação de cobre, a Unidade de Fusão CSN® aborda os principais desafios técnicos e logísticos que afetam o custo do projeto, construção e manutenção da subestação. A arquitetura simples e livre de interferências do barramento de processo aberto IEC 61850-9-2 permite a operação de relés, medidores e equipamentos de registro de falhas de diferentes fabricantes no mesmo barramento. A Unidade de Fusão LE IEC 61850-9-2 coleta dados de transformadores de medida convencionais e converte os sinais analógicos em um protocolo digital definido pela IEC 61850-9-2. A unidade de fusão CSN® transmite o sinal convertido através de fibra óptica utilizando hardware Ethernet de grau industrial. Devido à baixa carga elétrica dos transformadores de medida, a Unidade de Fusão CSN® pode ser inserida em uma subestação operacional sem afetar as instalações existentes.
