Sistema de medição antirroubo PWD 2000 al-Co W/A/L

eletrônicopara cabos

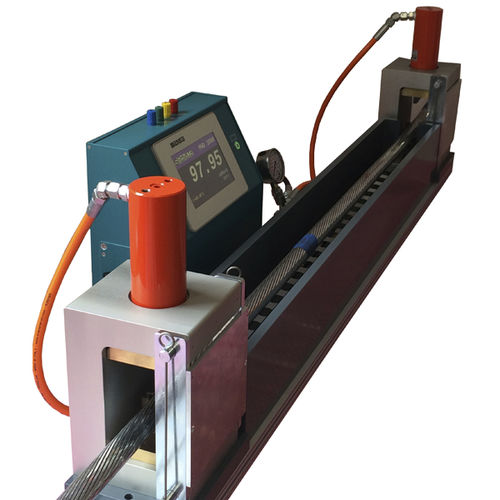

O dispositivo de fixação de precisão PWD2000/P é utilizado para a determinação da resistência eléctrica por metro de cabos de potência e de média tensão. A medição é baseada no método de 4 pólos de acordo com Kelvin, a fim de eliminar as resistências da linha de alimentação. A corrente de medição é fornecida através de mordentes hidráulicos, a tensão de medição é captada através de torneiras apoiadas por mola, com uma distância entre as torneiras de 1000 mm (+/- 0,1 mm). Os mordentes de corrente e, assim, os pontos de alimentação de corrente são dispostos a uma distância suficiente das torneiras de acordo com DIN/IEC para garantir uma distribuição constante e uniforme da corrente ao longo da distância de medição real. Versão de fluxo de água /W A amostra condutora a ser medida (comprimento aprox. 1400mm) é colocada em um canal duplo. O canal interior, que está cheio de água corrente quando a bomba está a funcionar, contém a barra potencial para captar a tensão de medição; é aqui que a medição real ocorre a uma temperatura (água) constante. Um Micro-hmímetro conectado (por exemplo, MR300C-A ou MR101-PWD) mede adicionalmente a temperatura (água) através de uma sonda e converte o valor de resistência previamente medido para 20°C. A função principal mecânica é como o PWD2000 P/L. Versão de reposicionamento a ar /A Existe um canal fechado para o sistema de medição que é cuidadosamente isolado contra o fluxo de ar do exterior. Após um determinado tempo, a temperatura da amostra é estável e idêntica à de uma sonda especial. O princípio é o mesmo do sistema de medição MAT2000T para máquinas de encordoamento que é utilizado com sucesso com cabos de cobre e alumínio.
