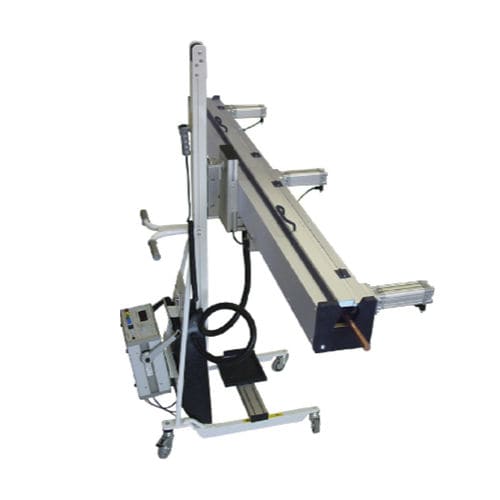

Instrumento de medição antirroubo MAT 2000 T

para cabosde processo

O MAT2000T é usado para determinar a resistência do cabo elétrico por 1000 m (modelo americano por 1000 pés) de cabos de alta e média potência sem cortar o cabo. Usando a técnica de medição de 4 pólos de acordo com Kelvin, todas as resistências da linha de alimentação são eliminadas. A corrente de medição é estabelecida através de mordentes de mandril acionados pneumaticamente, a tensão de medição é captada através de torneiras apoiadas por mola. Os mordentes de corrente e, assim, os pontos de alimentação de corrente são dispostos a uma distância suficiente das torneiras de acordo com DIN/IEC para garantir uma distribuição constante e uniforme da corrente ao longo da distância de medição real. O MAT2000T é capaz de medir cabos durante a fabricação de conectando o dispositivo diretamente ao cabo onde ele é enrolado. O MAT2000T é então colocado por baixo do cabo, o sistema de elevação eléctrica eleva o dispositivo de suporte para a altura do cabo correspondente e pára automaticamente. Além disso, o dispositivo de suporte é oscilante verticalmente para suportar diferentes ângulos de cabo. Depois de fechar as tampas de segurança, as mandíbulas pneumáticas do mandril são ativadas e a medição pode ser iniciada usando o Micro-hmímetro MR 302 C-A incorporado.
