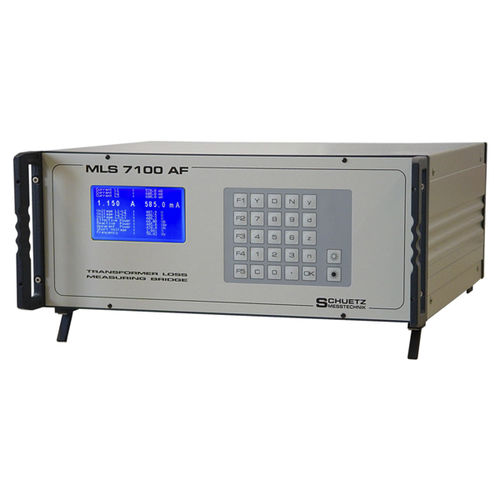

Instrumento de medição de atenuação MLS 7100

digitalde bancadade transformador

A ponte de medição de perdas do transformador MLS 7100 foi especialmente projetada para simplificar muito a determinação das perdas no núcleo do transformador e do cobre - uma escolha ideal quando se trabalha no local. A ponte de medição dispõe de um circuito aberto e de uma medição de curto-circuito. Muitos transformadores podem ser conectados diretamente ao MLS 7100 sem necessidade de transdutores adicionais. As perdas no núcleo são uma quantidade importante de transformadores quando se fala de eficiência elétrica, despesas operacionais e o valor geral do transformador. As perdas do núcleo resultam principalmente das perdas do aço (correntes parasitas e perdas por histerese) e também das perdas do núcleo. As perdas de aço são tipicamente determinadas usando a medição em circuito aberto, já que uma corrente de magnetização relativamente pequena está fluindo. Usando esta técnica, as perdas de cobre são minimizadas devido à correlação quadrada entre potência e corrente. As perdas de cobre são determinadas através da medição de curto-circuito, já que a modulação magnetizante do núcleo de aço deve ser minimizada. Além disso, a tensão de curto-circuito é determinada desta forma, o que também é uma quantidade importante. Na prática, a tensão de ensaio é introduzida no lado da h.v. (l.v. lado encurtado), uma vez que pelo menos muitos transformadores de potência média atingem a sua corrente nominal entre as tensões que estão facilmente disponíveis nas redes industriais (por exemplo, 3 x 400 V → 4 % de 10 kV).
