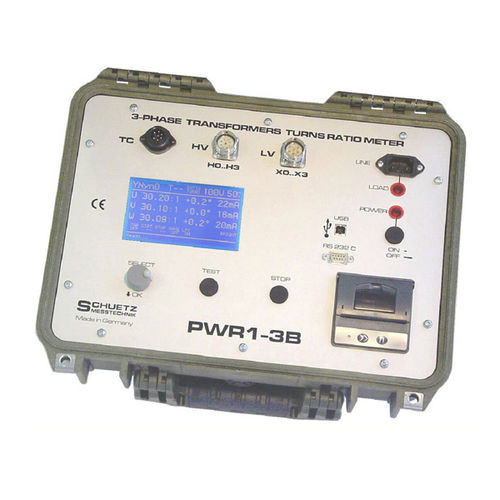

Medidor de relação de espiras digital PWR1-3B

para transformador

O RATIOMETER PWR1-3B é construído para medir a relação de transformação, erro de fase e corrente de magnetização dos transformadores de potência e distribuição para todas as três fases simultaneamente. Os transformadores de tensão e corrente são monofásicos, normalmente trifásicos. Devido à má qualidade das linhas industriais (jitter de fase e deslocamento, diferenças de tensão entre as três fases), todas as medições são normalmente feitas monofásicas, mesmo em ratiômetros trifásicos. O projeto do PWR1-3B contém um oscilador de potência sinusoidal interno que fornece a tensão excitante necessária com distorção muito baixa e tensão estável não encontrada em linhas industriais. Isto permite medições monofásicas e trifásicas muito estáveis e precisas. O Ratiômetro PWR1-3B utiliza um grande display LCD com luz de fundo para apresentar os valores de relação e diferença de fase de "H.V. Winding" para "L.V. Winding", e a tensão de excitação e a corrente de magnetização do enrolamento de alta tensão.
