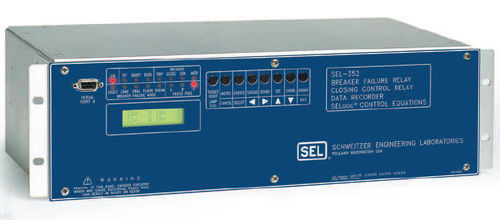

Relé de controle de fase SEL-352

digitalprogramável

O relé SEL-352 fornece proteção contra falha de disjuntor, controle de disjuntor e monitoramento de disjuntor. Os recursos incluem um gravador de dados econômico e um controlador sofisticado para reduzir a manutenção e as operações manuais. As Equações de Controle SELogic® fornecem flexibilidade na aplicação do relé SEL-352 para uma variedade de aplicações. Proteção abrangente contra falha de disjuntor Proteção contra falha no disjuntor, incluindo falha em disparar por condições de falha ou carga; falha em fechar, incluindo desacordo de pólo; falha enquanto aberto (detecção de flashover); falha em completar um disparo ou fechamento devido a chaves de resistor presas; e perda de pressão dielétrica. Cinco esquemas internos podem ser modificados com equações de controle SELogic para flexibilidade de aplicação. Os esquemas de falha de disparo acomodam aplicações de disjuntor único e múltiplo, fechamento de polo único e aplicações de disparo. O elemento de detecção de falta por sobrecorrente inclui uma lógica exclusiva de detecção de corrente de subsidência para fornecer um reset rápido após a abertura do disjuntor. Controlo completo do disjuntor Recursos de controle do disjuntor, incluindo desarme por desconexão operada pelo motor (MOD) e lógica de segurança de isolamento do disjuntor de energia, recuperação, fechamento de fase ponto sobre onda e fase escalonada, verificação de sincronismo e detecção de polaridade de carga presa para controle sofisticado do disjuntor. ferramentas de equação de controle SELogic extensivas para permitir esquemas de religamento automático personalizados.
