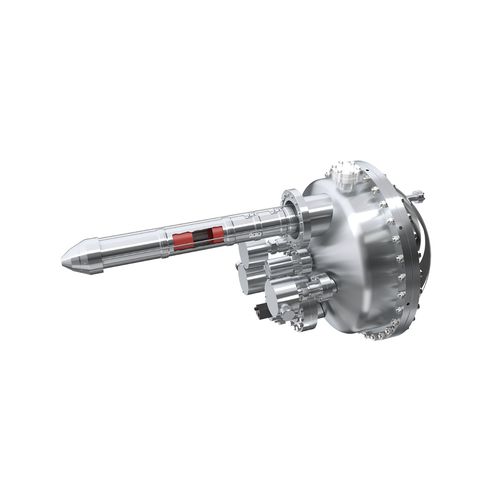

Analisador de espectro DA20

integrávelcompacto2D

20° graus de aceitação total do cone sem rotação da amostra Deflexão eletrônica rápida e patenteada (WO2013/133739) Os efeitos dos elementos da matriz são evitados mantendo a amostra fixa Garante o mesmo tamanho de ponto e forma para todos os k/// Os requisitos do manipulador são reduzidos O DA20 fornece ARPES, bem como XPS e UPS, mantendo uma área de ocupação compacta. O DA20 inclui a inovadora e patenteada tecnologia de deflexão que anteriormente só estava disponível no DA30 maior, permitindo medições ARPES de cone total sem rotação da amostra Os analisadores ARPES tradicionais têm um modo angular que se restringe à direcção angular dispersiva θx, resultando numa imagem 2D de intensidade para o ângulo θx e energia E no detector 2-D. Em tal configuração, a obtenção de medições de cone completo requer que a amostra seja girada fisicamente para sondar o espaço angular θy. Esse movimento físico pode introduzir múltiplos artefatos na medição ARPES. Os problemas de primeira ordem incluem a medição de diferentes áreas da amostra à medida que a amostra é movimentada. Os efeitos de matriz também são introduzidos à medida que os ângulos de incidente e de saída são alterados, afetando o escape de elétrons dependentes de ângulo. Os nossos analisadores ultrapassam estes limites utilizando um modo de deflexão interna para a direcção θy Com este modo de deflexão, o sistema de lentes projeta fatias individuais de θx para a fenda do analisador para um determinado ângulo θy Assim, o detector do analisador hemisférico mede fatias de θx vs E spectra. A gravação destas fatias individuais ao alterar o ângulo do deflector θy constrói um cubo de dados fiáveis contendo intensidade para todos os valores θx, θy, E.
