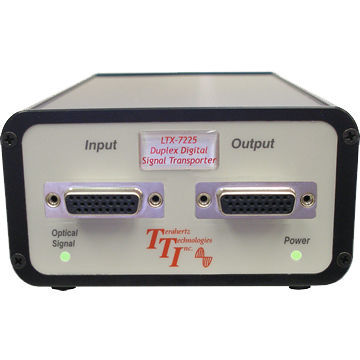

Transceptor para fibra óptica LTX-7225

de 16 canaismonomodo

Estes Links de Fibra Óptica Convertem até 16 canais independentes de informação digital sobre um link de fibra óptica para mais de 10 quilómetros com uma fibra simplex, singlemode. O LTX-7225 recolhe amostras de cada um dos canais até 100 milhões de vezes por segundo, Os sinais são então multiplexados e transmitidos em série sobre uma fibra óptica a até 2 gigabits por segundo. A extremidade distante da ligação da fibra desmultiplexa o sinal de volta às saídas independentes. Cada um destes canais pode ser comutado a velocidades até 50 Mb/s. Utilizando o LTX-7215 em conjunto com uma unidade LTX-7225, o resultado é um sistema remoto de aquisição de dados de 12 bits acoplados por fibra, digitalizando o sinal a 50 Mb/s e reconstrói o sinal por meio de um rápido conversor D/A. As unidades também podem ser utilizadas na direcção inversa, se desejado. As aplicações incluem a aquisição de dados para experiências de física de plasma, transmissão de sinais e controlo de equipamento em potenciais de alta tensão, operações através de escudos Faraday, e transmissão precisa de sinais sem ruído em ambientes hostis de EMI. Especificações Geral - Comprimento de onda do laser: 1310 nm +/- 20 nm - Taxa de Transmissão Óptica: 2.0 Gb/S - Orçamento de perdas: 7 dB - Classificação de segurança laser: Segurança de classe I segundo os regulamentos FDA/CDRH e IEC-825-1 - Distâncias típicas de transmissão: 10 km com fibra 9/125μm - Conectores de Fibra Óptica: Norma ST, FC disponível mediante pedido - Conector analógico: BNC - Conector Digital: HDMI(Fornecimento de cabo e placa de separação) - Anunciadores LED fornecidos: Sobrecarga de entrada, sinal óptico e potência - Fontes de alimentação: Wall Mount, Universal, US, UK, Europa Continental e fichas australianas incluídas
