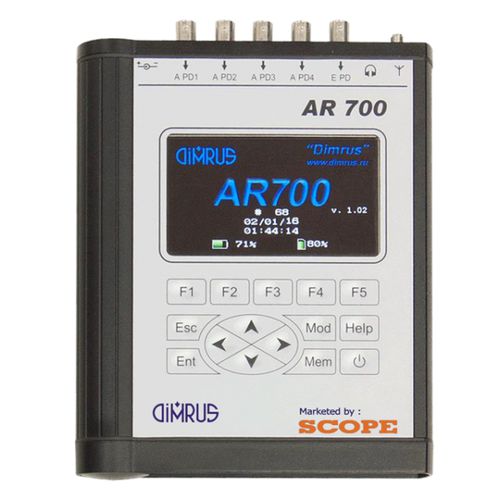

Localizador de falhas de isolamento AR700

Localização de defeitos de DP no isolamento de equipamentos de alta tensão através de sensores acústicos Para atuar sobre o isolamento em deterioração, é necessário conhecer a origem da DP. Os defeitos de isolamento produzem descargas parciais, que emitem impulsos eléctricos, radiação de ondas electromagnéticas e sinais acústicos. O AR700 mede os sinais acústicos com vários sensores espalhados pelo transformador. De seguida, o software determina a localização da avaria utilizando a diferença de tempo de todos os sinais recebidos. Por fim, estas coordenadas são apresentadas num modelo 3D do transformador. O dispositivo AR700 é utilizado para a medição de sinais acústicos nas superfícies externas de disjuntores e subestações isoladas a gás, transformadores de potência e outros equipamentos de alta tensão de tanques. A vantagem do dispositivo "AR700" é a rápida instalação dos sensores acústicos PD na superfície externa do tanque de equipamentos de alta tensão. Os sensores têm suporte magnético, pelo que não é necessário desenergizar o equipamento para a instalação dos sensores. o dispositivo "AR700" possui 4 canais sincrónicos para a medição do sinal acústico. Isto dá a possibilidade não só de encontrar os defeitos no isolamento, mas também de os localizar. A função de localização do aparelho "AR700" é única nos aparelhos acústicos. CARACTERÍSTICAS - A análise do sinal e a localização da zona PD podem ser efectuadas tanto em modo manual como automático. - O software calcula a localização do defeito com base na diferença de tempo entre os sinais de entrada e é gerado um relatório sobre a localização da fonte de DP.
