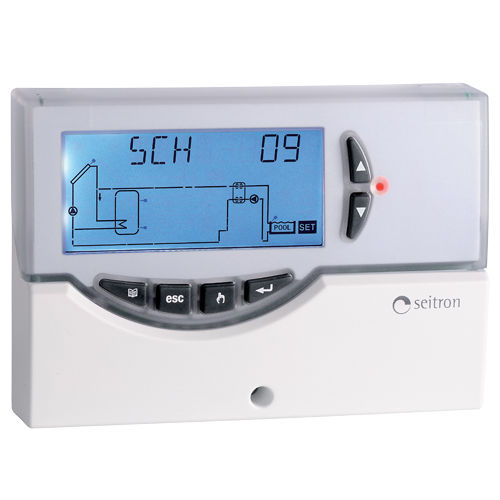

Controlador de temperatura com display LCD TDST24M

termoelétricopara coletor solar

UNIDADE DE CONTROLE COM SAÍDA PWM Unidade de controlo centralizada para painéis solares térmicos. Equipado com 3 saídas de relé (2 para cargas + 1 para alarme), saída PWM, saída 0..10V e 3 entradas (sensores), pode configurar e gerir até 6 tipos diferentes de sistemas solares. Quando se selecciona uma instalação específica, a unidade de controlo gere automaticamente as saídas e entradas utilizadas para controlar as válvulas, as bombas, as fontes integradoras e as sondas utilizadas no tipo de instalação seleccionado. Além disso, no display LCD retroiluminado é possível visualizar o diagrama hidráulico da configuração da instalação, o estado das saídas, as sondas, bem como vários outros dados e informações. CARACTERÍSTICAS TÉCNICAS Fonte de alimentação: 230V~ 50Hz Absorção de potência: <2 VA Tipo de sensores: 3 x NTC 10K @ 25 °C ±1 % 1 Campo de funcionamento do sensor: -50 °C ... +200 °C (colector) - -50 °C ... +110 °C (caldeira) Campo de leitura da temperatura: -20 °C ... 180 °C Precisão: ±2 °C Resolução: 0,1°C (-20°C ... 144,9°C) - 1°C (145°C ... 180°C) Ajuste do desvio: em S1: ±5,0°C - em S2: ±5,0°C - em S3: ±5,0°C Senha do instalador: 0000 ... 9999 (padrão 0000) Sinal acústico: On/Off (padrão On) Cronometragem da luz de fundo: 20 seg. desde o último toque na tecla OUT2 Relé Lógico: NOR=N.O. REV=N.C. (default N.O.) Classificação dos contactos: OUT 1 relé: 2 x 2(1)A max 250V~ (SPST) Tensão livre OUT 2 relé: 8(1)A máx. 250V~(SPST) Sem tensão Classificação dos contatos do relé de alarme: 4(1)A máx. 250V~ (SPDT) Sem tensão Sinal de saída: PWM: Amplitude: 10V + 15% Frequência: 1KHz Corrente: 15mA máx. 0..10V: Amplitude: 0V..10V ±10%@10V Carga mínima: 10KOhm.
