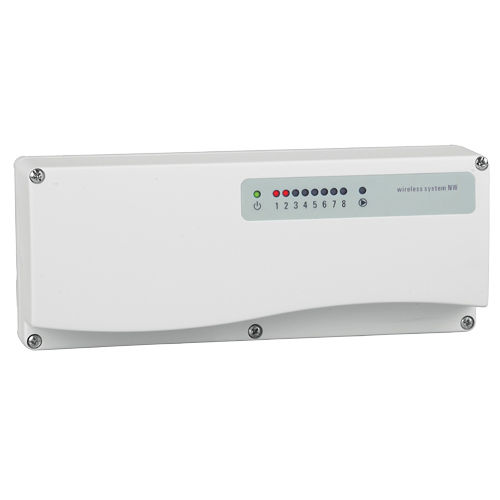

Módulo relé de ativação DLP841M

para atuador

MÓDULO DE RELÉ DE 8 ZONAS + SAÍDA DA BOMBA 230V O DLP 841 M é um módulo de relé de 8 zonas para ativação de atuadores eletrotérmicos ou outros tipos de sistemas de aquecimento ou resfriamento sem fio para residências ou escritórios. Inclui 8 canais independentes que, por sua vez, podem ser ligados a um termóstato ou cronóstato sem fios. O módulo também possui um relé auxiliar para controlar uma bomba de circulação ou uma caldeira. Cada termóstato transmite periodicamente um comando de rádio que contém a temperatura ambiente e o ponto de regulação. Os comandos são então recebidos pela antena ativa DAP F84, que envia através de um cabo de dados as informações para o módulo DLP 841 M, que executará a regulação e ligará ou desligará a saída do relé do atuador ligada ao termostato. O módulo possui uma entrada de aquecimento/refrigeração e uma entrada de espera global. Os actuadores são alimentados a 230V~ ou podem ser alimentados a partir de uma tensão auxiliar (ou seja, 24V~), tanto os actuadores NF normalmente fechados como os actuadores NA normalmente abertos podem ser accionados. Até 10 módulos DLP 841 M podem ser conectados em cadeia para formar um sistema multicanal com apenas uma antena. CARACTERÍSTICAS TÉCNICAS Fonte de alimentação 230V~ -15%+10% 50Hz Absorção de potência 4W Classificação do relé 8x3A @ 250V~ cosfi=1 Corrente máxima de carga total 8A Classificação do relé de circulação 3A @ 250V~ cosfi=1 SPST Grau de proteção IP30 Dimensões H100 W245 D60mm Classe Reg. 2013/811/CE IV = 2,0%
