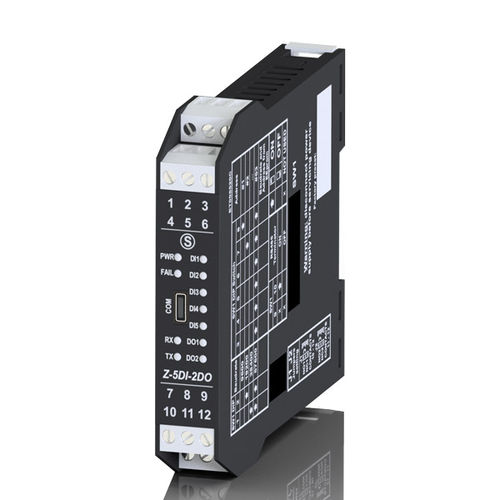

O Z-5DI-2DO é um módulo digital misto com uma porta de programação frontal Micro USB, 5 entradas digitais (Redd, Proximidade, PNP, NPN, contacto) seleccionáveis via software, nº 5 totalizadores @ 32bit com frequência máxima de 5 kHz e configuráveis para a frente ou para trás, nº 2 saídas de relé SPST 2 A 250 Vac tipo NO / NC seleccionáveis via jumper. Todos os totalizadores são armazenados em memória não volátil (FeRAM). Para cada entrada, o módulo oferece a medição do período, frequência, TON e TOFF.
O módulo tem um isolamento de 1.500 Vac entre a entrada e os restantes circuitos de baixa tensão e de 3.000 Vac entre as saídas e os restantes circuitos de baixa tensão. O instrumento destaca-se pela sua vasta gama de temperaturas de funcionamento (-20 ... + 65° C) e flexibilidade de configuração.
O Z-5DI-2DO suporta comunicação série RS485 com protocolo Modbus RTU, até 64 nós sem repetidor até 115 kbps. A cablagem da fonte de alimentação e a ligação série são facilitadas através de um bus que pode ser alojado na guia IEC EN 60715.
Alimentação eléctrica: - 10...40 Vdc, 19..28 Vac
Isolamento: - 1,5 kVac (entrada/outros circuitos), 3,75 kVac (saída/outros circuitos)
Entrada: - 5-CH reed, proximidade, pnp, npn, contacto, etc.
Saída: - relé 2-CH 5 A, 250 Vac
Modo de funcionamento: - Escravo E/S, lógica de controlo baseada no tempo
Protocolo: - ModBUS RTU escravo
---
