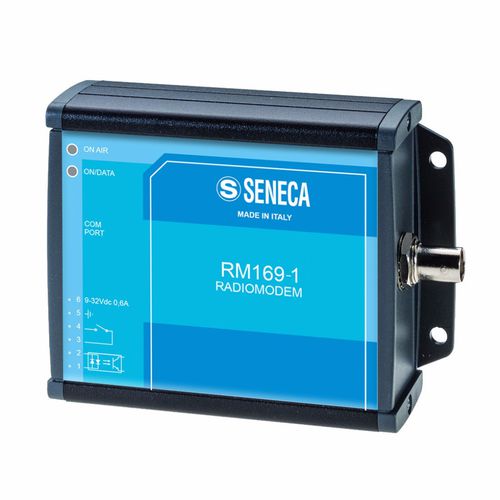

Modem ponto-a-ponto (P2P) RM169-1 series

repetidorRS232RS485

O RM169-1 é um sistema NBFM (Narrow Band Frequency Modulation) na banda de 169 MHz e interface RS232/RS485 em conformidade com a Diretiva 2014/53/UE (RED). Está optimizado para ser alimentado também por baterias primárias ou secundárias em aplicações de leitura de contadores, rastreio e localização, telecontagem e comandos, em conformidade com a ERC 70-03 e a Resolução Europeia 2005/928/CE. O módulo oferece diferentes perfis de funcionamento programáveis através de software, tais como ponto-a-ponto, ponto-a-multiponto, difusão e digirepetear; suporta tabelas de encaminhamento para endereçamento de pacotes e encaminhamento em áreas não diretamente alcançáveis numa única rota. Banda de funcionamento - 169,400 - 169,475 Mhz Número de canais - 1@CH50kHz; 3@CH25kHz; 6@CH12.5kHz Modulação - 9K00F1D ou 18K0F1D (NBFM / GFSK) Velocidade de dados (rádio) - 4.800 bps (@12,5 kHz di canalização) 9.600 bps (@25 kHz di canalização) 19.200 bps (@50 kHz di canalização) Modos de funcionamento - Ponto-a-ponto, ponto-a-multiponto, Broadcasting, digipeater; suporte de tabelas de encaminhamento para endereçamento Comunicação via RS485 - Os parâmetros de comunicação da porta serial RS485 são definidos por padrão em 9.600 (Baud Rate) 8N1. NOTA: Se necessitar da configuração do produto no modo 8N2, por favor explique-o nas notas de encomenda. E/S incorporadas - Nº 1 Entrada digital, 5-24 Vdc o 3-20 Vac. Zinp. 2.2 kΩ (optoisolado) Nº 1 Saída de relé, N.A. 24 Vac @ 0,5 A o 32 Vdc @ 1 A Recetor (tipo) - CLASSE 2 - LBT e AGILITY Sensibilidade - BER <10-2 <-105dBm@50 kHz <-107dBm@25 KHz <-110dBm@12.5 kHz Velocidade de dados - De 1.200 a 57.600 bps Dimensão (CxAxP) - 90 x 100 x 40 mm
