Modem DTU RTURADIO-169 series

ponto-a-ponto (P2P)repetidorRS232

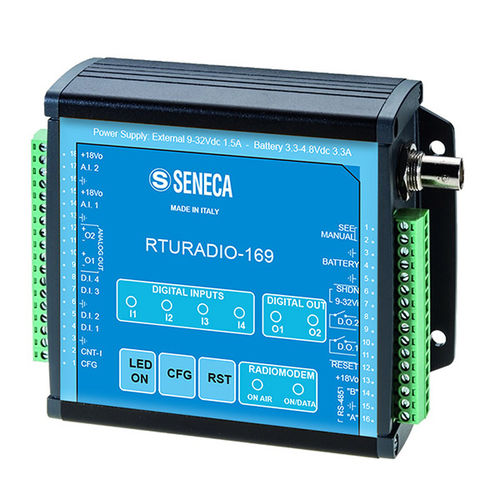

O RADIORTU-169 é um dispositivo de rádio modem em 169,4 MHz com potência de saída até 500mW. Produto NBFM (Narrow Band Frequency Modulation) optimizado para ser alimentado por baterias primárias ou secundárias para aplicações de Leitura de Contadores, Tracking & Tracing, Telemetering & Commands em conformidade com a decisão europeia 2005/928/CE. O dispositivo, com transferência de dados de 128 bits, utiliza o alto nível de segurança AES (Advanced Encryption Standard). O RTURADIO-169 tem 4 entradas digitais, 2 saídas digitais, 2 entradas analógicas, 2 saídas analógicas, 1 ligação série RS485 e uma entrada de contador. O RTURADIO-Setup é a suite para a configuração completa e permite que o RTURADIO-169 seja utilizado também para aplicações de aquisição e controlo remoto. É possível configurar diferentes perfis operacionais: 1) ponto-a-ponto (por exemplo, para retransmissão de espelhamento de E/S), 2) ponto-a-multiponto (por exemplo, para aquisição de dados ou envio de comandos de mais unidades dispostas em pontos separados), 3) difusão (por exemplo, para envio-receção simultânea de multipontos, típico de uma rede ModBUS RS485), 4) ModBUS em modo mestre/escravo ou multimaster (por exemplo, tornando-se nós ModBUS) Canais N° - 3 @ CH 25 kHz , 6 @ CH 12.5 kHz - Decisão Europeia 2005/928/CE Modulação - 9K00F1D o 18K0F1D (NBFM / GFSK) Débito de dados (rádio) - 4.800 bps @ 12,5 kHz - 9.600 bps @ 25 kHz Modos de funcionamento - Ponto-a-ponto, ponto-a-multiponto, difusão, ModBUS, redes em malha Fonte de alimentação - 9-32 Vdc com fonte de alimentação limitada; 3,3-4,8 Vdc com alimentação por bateria Dimensões (lxhxd) - 140 x 110 x 50 mm E/S incorporadas - 4DI, 2DO (relè), 1 contador, 2AO (4-20 mA), 2 AI (4-20 mA) Potência de saída - 500 mWERP Sensibilidade - <-110 dBm a 9.600 bps BER 10-2 Débito de dados - Da 2.400 a 57.400 bps
