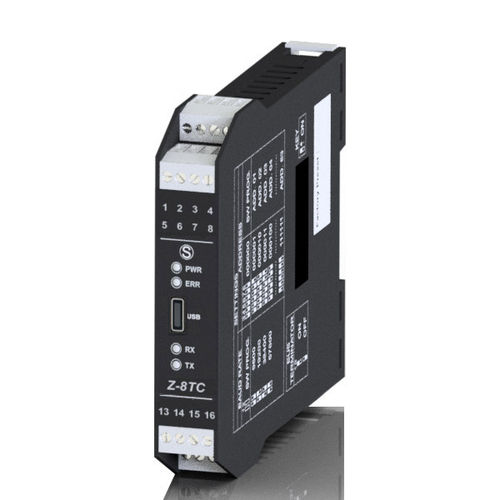

Módulo de entrada analógico Z-8TC-SI

ModBUS RTURS485com 8 entradas

O Z-8TC-SI é um conversor digital para termopares dos tipos J, K, E, N, S, R, B e T, com oito canais de medição. O módulo possui comunicação RS485 Modbus RTU, compensação de junção fria, alta precisão, isolamento geral de até 1,5 kVac e resolução de até 24 bits. DADOS TÉCNICOS Alimentação eléctrica - 10...40 Vdc; 19...28 Vac (50-60 Hz) Consumo de energia - Máximo 0,6 W Isolamento - 1.500 Vac Proteção ESD - 4 kV Indicadores de estado - Alimentação Erro Dados Tx Dados Rx Ligações - Bloco de terminais amovível de 4 vias, passo 3,5 mm, secção transversal máxima do cabo 1,5 mm2 Micro USB 2.0 frontal para configuração e comunicação Modbus RTU armazenamento de dados - EEPROM para parâmetros de configuração, tempo de retenção de 10 anos Taxa de transmissão - Até 115 kbps Protocolo - Modbus RTU Tempo de resposta - <10 ms Velocidade do canal - 25...400 ms Distância - Até 1.200 m Conectividade - 32 nós no máximo CONFIGURAÇÃO FÁCIL Z-NET4 Canais de entrada - 8 entradas que podem ser activadas e configuradas individualmente Tipo de canais de entrada - Termopar J, K, R, S, T. B, E, N, L (EN 60584-1, GOST 8.585) Gama de temperaturas -210..1820 °C Amplitude: -±150mV Shunt até 70 mV Formato das medições - Tensão (μV), temperatura (°C) em 16-bit Int e 32-bit em ponto flutuante, direto ou trocado Temperatura de funcionamento - -25...+70 °C Dimensão - 17,5 x 100 x 112 mm Peso - 140 g Caixa - PA6, cor preta Certificações - CE, UKCA
