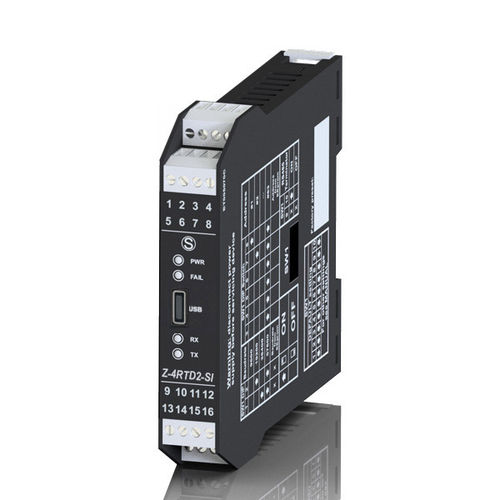

Módulo de entrada analógico Z-4RTD2-SI

ModBUS RTURS485micro USB

O Z-4RTD2-SI é um conversor de 24 bits de resolução para termómetros de resistência de platina ou níquel (Pt100, Pt500, PT1000, Ni100, Ni120, Ni1000, Cu50, Cu 100) com quatro canais de medição independentes. O módulo possui um isolamento de 3 vias até 1,5 kVac (Alimentação // Canais de entrada // Comunicação série RS485). A ligação da fonte de alimentação e do bus de série através do acessório Z-PC-DINAL2-17.5 (ou Z-PC-DIN2-17.5 para extensões BUS existentes) garante uma configuração rápida e fácil em calha DIN. Através da porta micro USB na parte frontal, o dispositivo pode ser configurado através do software para PC EASY Setup. Os parâmetros de configuração também podem ser definidos através de DIP-switch. DADOS TÉCNICOS Fonte de alimentação - 10...40 Vdc / 19..28 Vac Consumo de energia - 0,7 W Isolamento - 1,5 kVac (3 vias) Indicadores de estado - Alimentação Erro Transferência de dados Receção de dados Temperatura de funcionamento - -25..+70°C Temperatura de armazenamento - -30...+85°C Resolução - 24 bit Classe de exatidão - 0,05 Estabilidade - 0,04% Linearidade - 0,025 % Desvio térmico - < 50 ppm/K Ligações - Terminais de parafuso amovíveis de 4 vias, secção transversal máx. 1,5 mm, passo 3,5 mm Micro USB na parte frontal Armazenamento de dados - EEPROM para parâmetros de configuração, tempo de retenção 10 anos Micro USB Velocidade - Até 115.200 bps Tempo de comunicação - < 10 ms (@38.400 bps) Distância máxima - Até 1.200 m Conectividade - Máximo de 32 nós Programação - Configuração Plug&play (EASY SETUP) Parâmetros programáveis - Filtro programável de oito níveis para estabilização da leitura; rejeição de 50 Hz ou 60 Hz; ponto flutuante, ponto flutuante inverso, ponto fixo de 16 bits, décimos de grau, décimos/centésimos de ohm; velocidade de aquisição; valor de reposição em caso de falha ou congelamento da última leitura; compensação da resistência de três fios no valor médio
