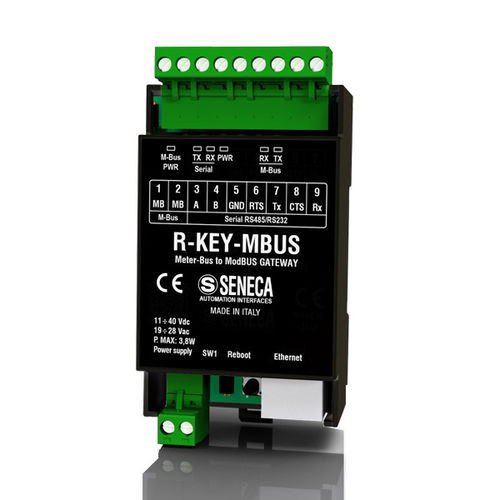

Conversor de protocolo R-KEY-MBUS

EthernetM-Busserial

O M-BUS é o principal bus utilizado para a contagem de energia e a gestão inteligente de contadores, ou seja, o registo separado do consumo de calor, água, eletricidade e gás. O R-KEY-MBUS é um conversor capaz de ler, converter e transferir dados de ModBUS RTU/TCP-IP para até 25 instrumentos Meter-BUS e vice-versa. Integra uma porta Ethernet, uma porta série e uma porta M-BUS. Este produto é adequado para aplicações em que os contadores de energia, contadores, sensores e dispositivos Meter-Bus precisam de ser ligados em interface ou integrados numa rede. Com este conversor, é possível analisar a rede M-BUS para detetar dispositivos, descarregar automaticamente a sua configuração e construir automaticamente o mapeamento ModBUS indicando o endereço e o tipo de dados. O R-KEY-MBUS é configurado através de um servidor Web sem necessidade de software externo. O dispositivo está também equipado com uma base de dados dos principais dispositivos M-Bus que são constantemente actualizados para facilitar as configurações offline. DADOS TÉCNICOS Alimentação eléctrica - 11...40 Vdc; 19..28 Vac, 50-60 Hz Consumo de energia - 3,8 W (típico) Isolamento - 1,5 kVac Indicadores LED de estado - Alimentação eléctrica Ligações Ethernet e tráfego de dados Transmissão/receção de dados em portas de série Alimentação eléctrica / comunicação M-BUS Transmissão/receção de dados na porta M-BUS Autenticação do servidor Web - Sim Palavra-passe - Sim Temperatura de funcionamento - -25..+65°C Porta Ethernet - 1 Fast Ethernet 10/100 baseTx, RJ45 frontal Porta série - 1 porta RS485 COM#1 para conetor IDC10 Taxa de transmissão de 1.200 a 115.200 bps Porta M-BUS - 1 porta M-BUS 25 nós escravos M-BUS máx Taxa de transmissão de 300 a 38.400 bps Protocolos suportados - Modbus RTU Slave, servidor Modbus TCP-IP (máximo de 8 clientes simultâneos) N.º máximo de clientes TCP-IP (modo de servidor) - 8
