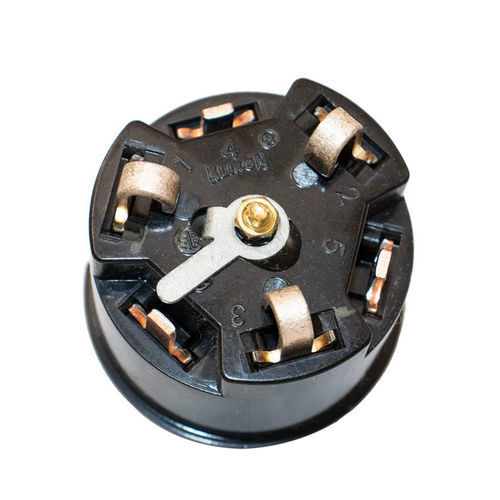

Protetor térmico de corte MWH-36-JX

moldado

O protector motor fenólico trifásico KLIXON® consiste num conjunto de base fenólica moldada contendo três aquecedores e um disco térmico de acção rápida KLIXON® com três contactos. O disco KLIXON® é o ponto neutro do motor. Cada aquecedor está em série com um dos enrolamentos de fase do motor, bem como com um dos contactos do disco térmico. Quando o disco se abre devido a sobreaquecimento, o neutro do motor é aberto em circuito, desligando assim o motor. Os motores de dupla voltagem são protegidos com um único protector, como se mostra nos diagramas de ligação abaixo. Fornece protecção contra sobreaquecimento de rotor em funcionamento e rotor parado condições, incluindo: - Monofásico - Serviço de Plugging Duty - Paragem ou falha de arranque - Sobrecargas pesadas - Alto Ambiente - Falhas de Ventilação Montagem O grau de protecção obtido depende em grande medida da localização do protector e da sua forma de montagem. O protector deve estar localizado no motor de modo a receber a quantidade máxima de aquecimento dos enrolamentos, não só para funcionar, mas também para condições de rotor parado. A melhor localização depende da construção do motor. O protector pode estar localizado no escudo de ar, na campânula ou possivelmente no ferro estator. De preferência, deve estar na unidade de descarga.
