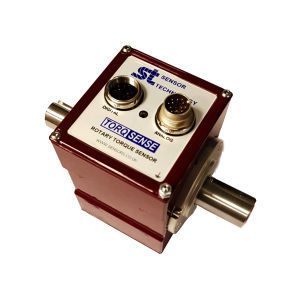

Transdutor de torque rotativo SGR511

analógicode alta precisãosem contato

Os transdutores TorqSense série SGR511 de strain gauge rotativo digital com saída de velocidade/ potência utilizam tecnologia sem contato, eliminando a necessidade de anéis deslizantes ruidosos. Os sensores de torque são adequados para medição de torque, testes, controle de feedback dos mecanismos de acionamento e aplicações de controle de processo. Os transdutores da série SGR utilizam modernas técnicas de condicionamento de sinal de strain gauge para fornecer uma solução de medição de torque de alta largura de banda e baixo custo com alta capacidade de sobrecarga e sobrecarga. Pontos & Características Principais - Precisão de ±0,2% - Faixa de medição de 1Nm a 13000Nm - Grande capacidade de alcance totalmente funcional até 250% - Erros baixos devidos a forças fora do eixo - Baixo desvio de linearidade de ≤ ± 0,1 % DSF - Erro de histerese baixa de ≤ ± 0,1 % DSF - Variação zero do sinal de torque com rotação (variação cíclica) - Sem anéis deslizantes para desgastar - Alta taxa de amostragem digital de 4000 amostras por segundo - Medição de velocidade / Opções de cálculo de potência - Ampla gama de fontes de alimentação 12-32 VDC - Função de teste Características do SGR511: - Medição de torque e velocidade (selecione a faixa de velocidade na ordem) - Codificador de velocidade de 60 pulsos por revolução - Saídas de tensão para binário e velocidade +/-5V (opções de +/-1V e +/-10V) - Saídas de corrente opcionais: 4-20mA, 0-20mA, 12mA+/-8mA - Precisão +/-0,2% escala completa - Resolução 0,01% escala completa - Largura de banda 3dB - 250hz - 400% classificação de sobrecarga
