Encoder rotativo absoluto EBMD58A-RS485
magnético12 bits14 bits

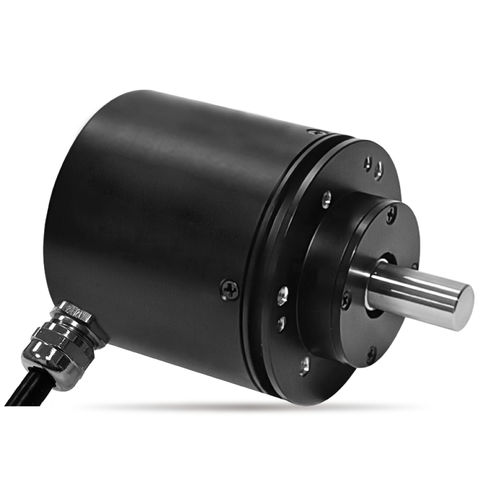

Encoder rotativo absoluto - EBMD58A-RS485 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits
Encoder rotativo absoluto - EBMD58A-RS485 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits
Encoder rotativo absoluto - EBMD58A-RS485 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 14 bits - imagem - 2
Guardar nos favoritos
Comparar

Mais informações no site da SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
absoluto
Tecnologia
magnético
N.º de voltas de encoders absolutos
12 bits, 14 bits
Características mecânicas
de eixo maciço, monovolta, multivolta
Sinal de saída
RS-485, MODBUS
Tensão de alimentação
24 Vcc, 15 Vcc, 12 Vcc, 8 Vcc, 9 Vcc
Material
em alumínio, em aço inoxidável
Grau de proteção
ultrarresistente, com resistência a choques, resistente às vibrações, para ambientes agressivos, à prova de explosão, para uso intensivo, à prova de poeira, IP67
Aplicações
industrial, para motor, para ambientes hostis, para OEM, para elevador, para a indústria de alimentos e bebidas, para robótica, marítimo, para ambiente externo, para campos de petróleo e gás, para mineração
Outras características
compacto, de alta resolução, de alta precisão, programável, de alta velocidade, para serviço pesado
Diâmetro do invólucro

58 mm
(2,28 in)

Diâmetro do eixo

6 mm, 8 mm, 10 mm, 12 mm
(0,24 in, 0,31 in, 0,39 in, 0,47 in)

Comprimento

86,5 mm
(3,406 in)

Velocidade de rotação

12.000 rpm
(75.398 rad.min-1)

Temperatura de processo

MÁX: 105 °C
(221 °F)

MÍN: -30 °C
(-22 °F)

Descrição

Codificador magnético da série EBMD58A - Codificador magnético multi-voltas - Número máximo de voltas: 16384(14bit) - Elevado grau de proteção - Com 1 conjunto de rolamentos de esferas de precisão - Resistente - Anti-interferência magnética - Montagem por parafuso e servo - Tipo de sinal: BUS - Diâmetro da caixa: Φ58mm - Tipo de eixo: eixo frontal - Método de ligação: cabo na parte lateral da caixa (padrão), cabo na parte traseira da caixa (opcional), conetor na parte lateral da caixa (opcional), conetor na parte traseira da caixa (opcional) - Direção de saída: sentido horário ou anti-horário - Resolução para uma única volta: 12 bits (opcional: 14 bits máx.) - Resolução para várias voltas: 12bit (padrão) - Características de saída: RS485-Modbus RTU Especificações mecânicas gerais - Grau de proteção: IP67 para a caixa; IP65 para o veio (standard), IP67 para o veio (opcional) - Binário de arranque: 100.000.000 - Material da caixa: Liga de alumínio anodizado - Material do veio: aço inoxidável - Carga do veio: radial 80N, axial 40N - Diâmetro do eixo: Φ6mm /Φ8mm /Φ10mm /Φ12mm Especificações ambientais - Faixa de temperatura de funcionamento: -30℃~+105℃ - Faixa de temperatura de armazenamento: -30 ℃ ~ + 105 ℃ - Viração: 100m/s2, 55Hz-2000Hz (EN 60068-2-6) - Choque: 100m/s2, 6ms (EN 60068-2-27) Especificações eléctricas gerais - Modelo padrão: EBMD58A-S1-W1212B485 - Tensão aplicada: 9V-30V - Consumo de corrente (sem carga): uma volta≤70mA, várias voltas≤130mA - Resolução de uma volta: 4096(12Bit)；Máx 16384(14Bit) - Resolução de várias voltas: 4096 (12bit) O codificador pode ser personalizado de acordo com o seu requisito especial. Para outros requisitos especiais, por favor contacte-nos em trade1@sakae.cn

---

Tradução automática  (ver texto original em inglês)
