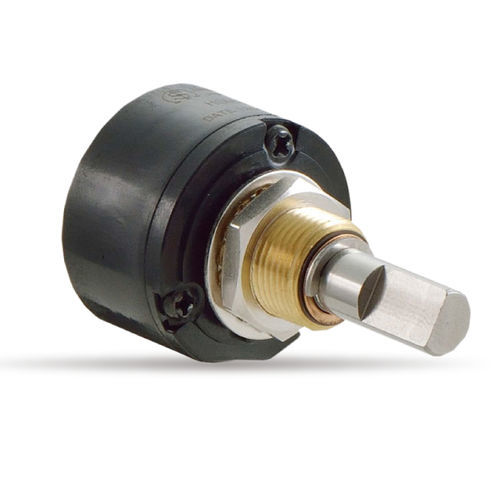

Encoder angular absoluto HSM22
de efeito Hallcom potenciômetrosem contato

Encoder angular absoluto - HSM22 - SENTOP by Shanghai Sibo M&E Co., Ltd. - de efeito Hall / com potenciômetro / sem contato
Encoder angular absoluto - HSM22 - SENTOP by Shanghai Sibo M&E Co., Ltd. - de efeito Hall / com potenciômetro / sem contato
Guardar nos favoritos
Comparar

Mais informações no site da SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
absoluto
Tecnologia
de efeito Hall, com potenciômetro
Características mecânicas
sem contato, monovolta, de eixo maciço
Sinal de saída
analógico, com saída de tensão
Tensão de alimentação
5 Vcc, 24 Vcc, 12 Vcc
Material
em aço inoxidável, em alumínio
Grau de proteção
à prova de explosão, robusto, com resistência a choques, resistente às vibrações
Aplicações
industrial, para motor, para OEM, para ambientes hostis
Outras características
compacto, miniatura, com circuitos integrados
Diâmetro do invólucro

22 mm
(0,87 in)

Diâmetro do eixo

6 mm
(0,24 in)

Comprimento

37 mm
(1,457 in)

Temperatura de processo

MÁX: 105 °C
(221 °F)

MÍN: -40 °C
(-40 °F)

Descrição

HSM22 Potenciómetro sem contacto de 1 volta - Efeito Hall tipo IC - Bushingmount - Em conformidade com RoHS Especificações gerais - Consumo actual: Consumo máximo. 16mA (saída única), Máx. 32mA (saída dupla) - Tolerância de linearidade independente: ±0,5%FS (FS=360°) - Ângulo de rotação mecânica: 360° (Interminável) - Ângulo eléctrico efectivo: 360°(Sem fim) - Tensão aplicada: 5V±10%D.C. - Saída Efectiva: 0.5~4.5V - Resistência de carga: >10 KΩ - Gama de temperaturas de funcionamento: -40℃~+105℃ - Gama de temperaturas de armazenamento: -40℃~+105℃ Especificações Ambientais - Choques térmicos: 5 ciclos -40℃~+105℃ - Exposição a baixa temperatura: 24 horas em - 40℃ - Exposição a altas temperaturas: 1.000 horas a +105℃ - Vibração: 10 a 2,000Hz 196m/S2 12 horas - Choque: 980 m/S2 (18 vezes) - Expectativa de vida mecânica: 50.000.000 de rotações do eixo Especificações especiais - Ângulo eléctrico especial efectivo (90°, 180°, 270°) - Maquinação especial no eixo - Saída especial (Cruz, paralela, Dupla saída independente) - Tensão especial aplicada (12V, 24V) - Saída PWM - Baixo consumo de corrente em modo lento Por favor contacte-nos em trade1@sakae.cn para personalização do HSM22.

---

Tradução automática  (ver texto original em inglês)
