Encoder rotativo incremental EI40NB
magnético12 bits12 bits

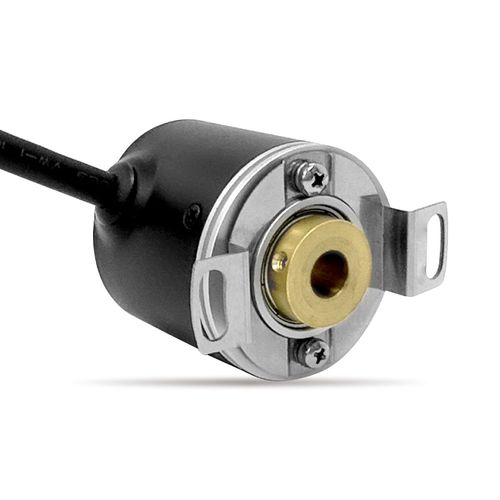

Encoder rotativo incremental - EI40NB - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 12 bits
Encoder rotativo incremental - EI40NB - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnético / 12 bits / 12 bits
Guardar nos favoritos
Comparar

Mais informações no site da SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
incremental
Tecnologia
magnético
Resolução de encoders absolutos
12 bits
N.º de voltas de encoders absolutos
12 bits
Características mecânicas
de eixo oco não passante, monovolta, flangeado
Sinal de saída
RS-422
Tensão de alimentação
24 Vcc, 5 Vcc, 12 Vcc, 15 Vcc, 8 Vcc, 9 Vcc, 6 Vcc
Material
em alumínio, em aço inoxidável
Grau de proteção
IP65
Aplicações
industrial, para motor, para ambientes hostis, para OEM, para elevador, para a indústria de alimentos e bebidas, para robótica, para campos de petróleo e gás, para mineração
Outras características
de alta resolução, de alta precisão, de alta velocidade, para feedback motor, de segurança
Resolução de encoders incrementais (pulsos/revolução)

MÍN: 1 unit

MÁX: 4.096 unit

Diâmetro do invólucro

40 mm
(1,57 in)

Diâmetro do eixo

6 mm
(0,24 in)

MÍN: 4 mm
(0,16 in)

MÁX: 8 mm
(0,31 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Temperatura de processo

MÍN: -30 °C
(-22 °F)

MÁX: 85 °C
(185 °F)

Descrição

Codificador Incremental EI40NB Codificadores magnéticos Qualquer PPR até 4096 disponível Elevado grau de protecção Com um par de rolamentos de esferas de precisão Com prova de curto-circuito Montagem com flange - Especificações Mecânicas Gerais Grau de protecção:IP65 Binário de funcionamento:≤1mN-m Velocidade máxima:6000rpm Carga no eixo:Radial 60N，Axial 30N Expectativa de vida:>2.000.000.000.000 Massa:Aprox.120g Material da carcaça:Liga de alumínio anodizado Material do eixo:aço inoxidável - Especificações Ambientais Gama de temperaturas de funcionamento:-30℃～+85℃ Gama de temperaturas de armazenamento: -30℃～+85℃ - Especificações eléctricas gerais Standard model:EI40NB-F1-W4096-P Tensão aplicada:4.75V-30V ou 5V para RS-422 Nível de saída elevado:>VCC-2.5V Forma de saída:incremental de empurrar-puxar diferencial ou incremental RS-422 Número de impulsos de saída:4096 ppr Atraso de propagação da saída:<5μs Consumo actual (sem carga):≤30mA Corrente de carga:Curto-circuito, com A curto-circuito B ≤80mA, Corrente de saída -220mA~220mA - Especificações especiais disponíveis Veio especial:Comprimento especial de shaft、special diâmetro ou maquinagem especial no veio (como o veio slotted、fatted etc.) Saída especial:Estão disponíveis produtos de sinal diferencial. Para outros requisitos especiais, por favor contacte-nos em trade1@sakae.cn

---

Tradução automática  (ver texto original em inglês)
