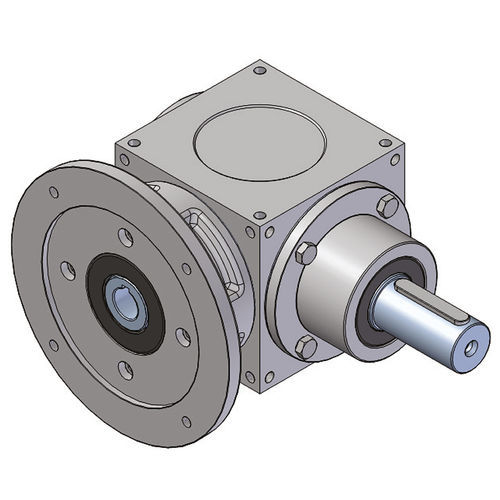

Redutor de engrenagens cônicas BG MF M1/S1/R1 Series

de eixos ortogonaisde eixo vazadocompacto

Redutores cónicos com elevado desempenho e dimensões compactas. Adequados para funcionar a velocidades de entrada elevadas, até 3000 rpm, com baixo nível de ruído e elevada eficiência. Sistema modular com diferentes versões disponíveis, saídas adicionais até 6 veios. As engrenagens cónicas são fabricadas em aço-liga de alta qualidade, cortadas de acordo com o sistema de dentadura espiroidal GLEASON, cementadas, temperadas e polidas aos pares. A tecnologia de fabrico precisa e consolidada permite produzir engrenagens cónicas capazes de trabalhar com baixo nível de ruído e com elevada eficiência. Entrada da série BG MF M1/S1/R1 com flange de motor IEC e saída com veio maciço: 6 tamanhos padrão disponíveis Relação de 1:1 a 1:4 Caixa de forma cúbica com 6 lados maquinados, cada um deles com 4 orifícios roscados de montagem Tampas e cubos de veio maquinados com diâmetro de centragem com tolerância exterior f7 Características: Folga angular do veio de saída: máx. 10 arcmin (standard); a pedido, folga controlada e reduzida, em média inferior a (5 ... 6) arcmin. Rolamentos de rolos cónicos de série em todos os veios sólidos e no veio de saída oco; rolamentos de esferas nos veios de entrada ocos para a execução da flange do motor. Lubrificação com massa de longa duração para aplicações com baixa velocidade de entrada. Lubrificação com óleo sintético a pedido e em caso de velocidade de entrada elevada. Montagem efectuada inteiramente na empresa SERVOMECH, seguindo todas as etapas do procedimento para garantir um ajuste preciso dos rolamentos e das engrenagens cónicas para exaltar os desempenhos seguintes: - funcionamento silencioso - elevado rendimento - longa vida útil
