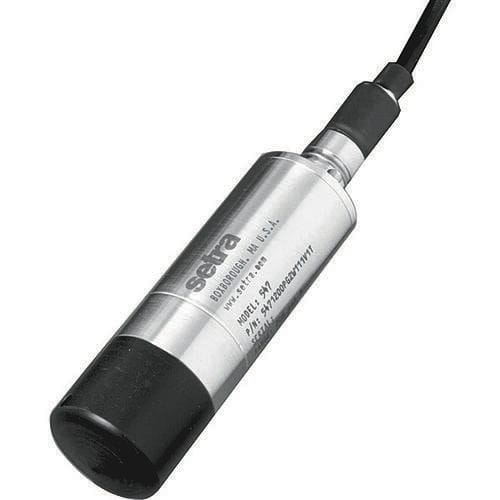

Transdutor de pressão absoluta 546

de membranaanalógicosubmerso

Os transdutores de pressão Modelo 546/547 da Setra oferecem medição de pressão de tipo laboratorial numa caixa industrial robusta, completa com uma redução da gama 5:1, ideal para aplicações de alta sobrepressão a fim de fornecer uma saída em escala completa de 25% a 125% da gama completa. Utilizando tecnologia de película fina, os 546/547 têm uma saída de 4 a 20 mA, precisão de 0,1% FS, alta capacidade de sobrepressão, escolha de medição de pressão absoluta, manómetro ou manómetro selado, e faixas de pressão de 10 pSI até 10.000 PSI. A temperatura compensada é de -13°F até +167°F. Concebidas para utilização com meios corrosivos, as 546/547 são oferecidas com peças molhadas em aço inoxidável 17-4 PH ou Inconel (17-4 PH e 15-7 Mo para as gamas ≤30 psi) para fornecer anos de medição de pressão sem manutenção em aplicações industriais exigentes. (Encomendar modelo 547 para transdutor de pressão com peças molhadas Inconel®.) Dependendo da ligação eléctrica seleccionada, quando acoplada ao invólucro Modelo 546/547, que é fabricado em 321 SS, 17- 4 PH SS, e Poliéster com enchimento de vidro, esta unidade é classificada para operação IP40, IP65, ou IP68. Sensores de pressão de manómetro de filme fino Usando o princípio bem comprovado da ponte de Wheatstone, as camadas moleculares são salpicadas num diafragma de aço inoxidável de 17-4 PH e o circuito é gravado para fornecer uma excelente definição e uniformidade da resistência. A tecnologia de película fina de pulverização permite a concepção de extensómetros simples, altamente precisos e compactos depositados na parte de trás do diafragma sensor que está em contacto directo com o meio. Este método elimina praticamente a deriva, ao mesmo tempo que oferece uma maior sensibilidade. Aplicações ● Veículos todo-o-terreno ● Equipamento de Gás Natural ● Semicondutor
