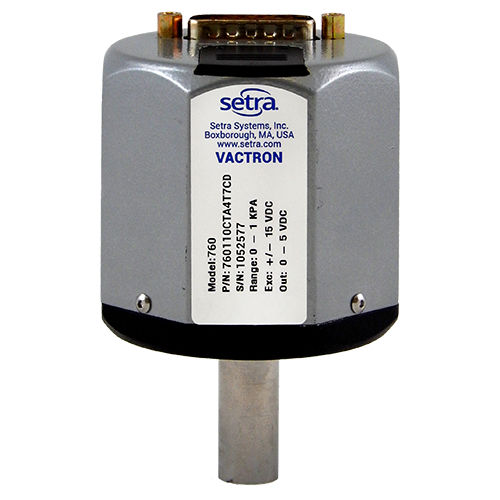

Pressostato capacitivo 760

de diafragmaabsolutopara gás

O manómetro de capacidade modelo 760 de Setra é um transdutor de pressão absoluta concebido para medições precisas e repetíveis de vácuo. Estão disponíveis várias gamas de escala completa, desde 10 Torr até 1000 Torr. As unidades de medição podem ser especificadas em Torr, mBar/hPa, kPa ou PSIA. O modelo 760 funciona a partir de uma fonte de alimentação de ±15 VDC e fornece uma saída de sinal de 0-10 VDC ou 0-5 VDC que é linear com pressão e independente da composição do gás. A ligação eléctrica pode ser ou o conector de 15 pinos D-sub padrão da indústria ou o conector de 6 posições da tira terminal. O elemento sensor de pressão de alta precisão utilizado no Modelo 760 é o sensor VactronTM, que foi desenvolvido a partir do sensor de capacitância variável de Setra. Um conjunto de passagem centralmente localizado suporta um eléctrodo circular na proximidade da superfície posterior do diafragma. Juntos, o eléctrodo e o diafragma formam um condensador variável dentro de uma pequena câmara de vácuo de referência mantida a uma pressão muito baixa. À medida que a pressão aumenta O elemento sensor de pressão de alta precisão utilizado no Modelo 760 é o sensor VactronTM, que foi desenvolvido a partir do sensor de capacitância variável de Setra. Um conjunto de alimentação centralmente localizado suporta um eléctrodo circular na proximidade da superfície posterior do diafragma. Juntos, o eléctrodo e o diafragma formam um condensador variável dentro de uma pequena câmara de vácuo de referência mantida a uma pressão muito baixa. À medida que a pressão aumenta O desempenho superior de EMI/RFI é alcançado através da utilização de uma caixa metálica, em conjunto com componentes de supressão de surtos e ESD e filtragem de RFI nas entradas e saídas. O Modelo 760 tem uma tampa deslizante integrada que proporciona fácil
