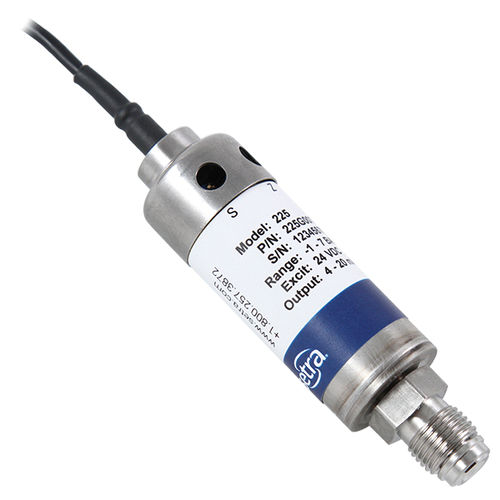

Sensor de pressão absoluta 225

de membranaanalógicoCC

O Modelo 225 de Setra é ideal para sistemas de fornecimento de gás de alta pureza, processos semicondutores e aplicações de controlo que requerem operação ultra-limpa, alto desempenho de produção e estabilidade excepcional a longo prazo. Concebido com um baixo volume de cavidade de 0,11 in3, eliminando praticamente o aprisionamento de partículas, o GCT-225 pode ser facilmente purgado. Todas as partes molhadas são de aço inoxidável 316L VIM/VAR passivado a 5 Ra (7 Ra. max.) fi nish, o que elimina irregularidades superficiais e fornece a química de superfície adequada para resistência à corrosão, assegurando uma distribuição de gás livre de contaminantes. Cada sensor é um espectrómetro de massa com fuga de hélio testado a 1 x 10-9 ATMCC/seg. A série Modelo 225 vem com uma tampa giratória para fácil acesso a potenciómetros de 12 voltas para ajuste de zero e span. Os acessórios de pressão de vedação de face giratória padrão, macho ou fêmea, satisfazem os requisitos da indústria de semicondutores. Além disso, estão disponíveis vários outros estilos de acessórios. Os 225 se oferecidos com uma saída de 5 VDC, 10 VDC ou 4-20mA. É fornecido um cabo multicondutor de seis pés ou um conector de baioneta para terminação eléctrica. O sensor de capacidade variável patenteado de Setra apresenta um diafragma em aço inoxidável VIM/VAR 316L e uma placa de eléctrodo isolado. Forma-se um condensador de capacidade variável entre o corpo do sensor e a placa do eléctrodo. Um aumento da pressão provoca um ligeiro arredondamento do diafragma, o que diminui a capacitância. A alteração da capacitância é detectada e convertida num sinal eléctrico linear DC de alta precisão. O único circuito integrado personalizado de Setra, utiliza um princípio patenteado de equilíbrio de carga e é virtualmente imune a EMI/RFI. Aplicações - Armários de gás - Sistemas de fornecimento de gás de alta pureza
