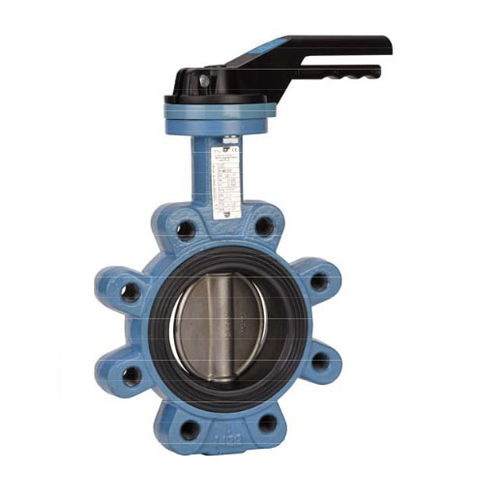

Válvula borboleta 1160 series

de alavancade isolamentopara água

A Série 1160 possui válvulas construídas com um design de pescoço longo para fins de isolamento. Estas válvulas são fabricadas com uma haste transversal completa que pode ser estendida até 75 mm, e uma alavanca quadrada de 30x30 mm em 9 posições com um dispositivo de bloqueio. Estão também equipadas com uma base de montagem ISO 5211 e um assento desmontável. ESPECIFICAÇÕES ; - Pescoço longo para isolamento - Almofada de montagem ISO 5211 - Tipo Lug ( Lug reforçado de DN200 a DN1400 ) - Entre flanges PN1Û/16 de DN32/40 a 150. PN10 sobre - Entre flanges PN16 ou Classe 150 (PN20) a pedido - Travessia completa - Assento EPDM removível - Doenças em Aço Inoxidável até DN100 - Ferro dúctil com revestimento preto nlsan +/- 300 p sobre DN100 - Alavanca de 9 posições com travamento devee até DN200 . parada em posições de ail mas não bloqueável de DN250 a 300 - Rilsan cor do corpo revestido RAL 5024.250-300 microns de espessura - Extensão da haste com 75 mm de comprimento ( opção ) - Alavanca quadrada 30x30 mm para chave espcial ( opção ) UTILIZAÇÃO : - Fluidos : Água fria e quente. dnnkable water - Não aconselhável : Hidrocarboneto, vapor. gás. ácidos, óleo. Fréon - Para uso temporário. pode ser usado no final do tubo a partir de DN50 e mais ( 6 bars max ) - Para uso final. pode ser usado na extremidade do tubo se montado com um flange (12 bars máx. até DN150,10 bars acima) - Min e Max Températura Ts : De -20°C a + 110°C - Pressão máxima Ps : 16 bar até DN300,10 bar (ver gráficos na página 5)
