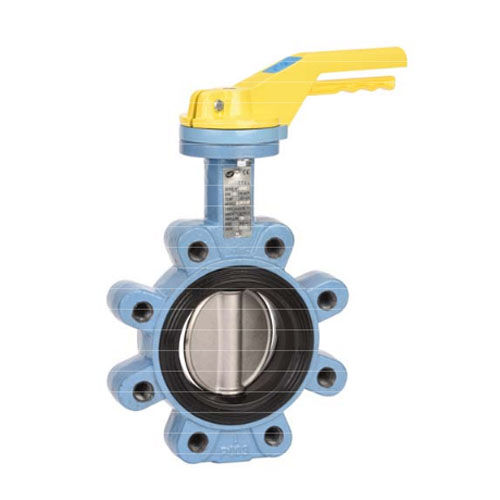

Válvula borboleta 1181 series

de alavancapara gástipo lug

A válvula borboleta com argola de arraste série 1181 foi concebida com uma dimensão de pescoço estendida para fins especiais de isolamento. Utiliza almofada de montagem ISO 5211 e desenhos de flange ISO PN 10/16. Este conjunto está integrado com haste de cruzamento completa, e um assento de borracha nitrílica butadieno-butadieno-gás destacável. Trata-se de uma solução mecânica confiável, considerando sua conformidade com as normas NF ROBGAZ. Uma montagem de alavanca é utilizada com um esquema de travamento, que permite 9 alinhamentos distintos. ESPECIFICAÇÕES ; - Pescoço longo para isolamento - Almofada de montagem ISO 5211 - Tipo Lug ( Lug reforçado de DN200 a DN1400 ) - Entre flanges PN1Û/16 de DN32/40 a 150. PN10 sobre - Entre flanges PN16 ou Classe 150 (PN20) a pedido - Travessia completa - Assento EPDM removível - Doenças em Aço Inoxidável até DN100 - Ferro dúctil com revestimento preto nlsan +/- 300 p sobre DN100 - Alavanca de 9 posições com travamento devee até DN200 . parada em posições de ail mas não bloqueável de DN250 a 300 - Rilsan cor do corpo revestido RAL 5024.250-300 microns de espessura - Extensão da haste com 75 mm de comprimento ( opção ) - Alavanca quadrada 30x30 mm para chave espcial ( opção ) UTILIZAÇÃO : - Fluidos : Água fria e quente. dnnkable water - Não aconselhável : Hidrocarboneto, vapor. gás. ácidos, óleo. Fréon - Para uso temporário. pode ser usado no final do tubo a partir de DN50 e mais ( 6 bars max ) - Para uso final. pode ser usado na extremidade do tubo se montado com um flange (12 bars máx. até DN150,10 bars acima) - Min e Max Températura Ts : De -20°C a + 110°C - Pressão máxima Ps : 16 bar até DN300,10 bar (ver gráficos na página 5)
