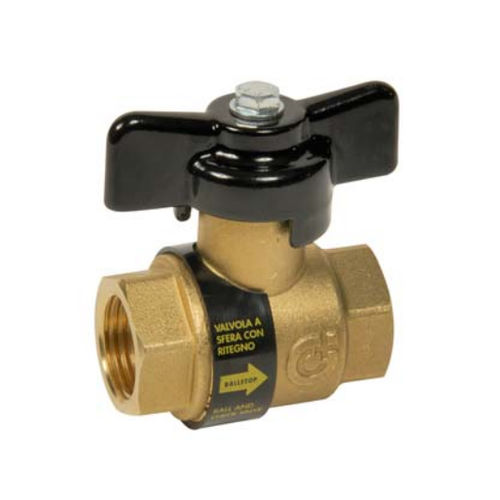

Válvula de esfera 323 series

manualde bloqueiopara água

Esta ferramenta embalada por PTFE vem com uma perda de cabeça fraca e uma válvula de retenção interna capaz de ser colocada em qualquer posição. É usado para todos os fluidos comuns. A ferramenta funciona com uma pressão máxima de 16 bar, com uma temperatura de +5°C no mínimo a + 90°C no máximo. ESPECIFICAÇÕES : - Com as posições da válvula de retenção mside ail - Respeite o sentido do fluxo indicado pela seta - Embalagem PTFE - Perda de cabeça fraca - 10 anos de garantia de fabrico (os defeitos de instalação e de desgaste não são cobertos pela garantia) UTILIZAÇÃO : - Heatmg. água potável. água fria e quente - Min Température Ts : + 5°C - Max Températura Ts :+90°C - Pressão Máxima Ps : 16 bar A válvula consiste em uma fiança (1) contaminando um obturador de retenção (2) com uma forma fluidodinâmica. Durante a circulação normal do fluido no Sistema, o obturador é empurrado contra a mola de retorno (3) alojada no seu interior. abrindo assim a abertura e permitindo que o fluido flua através dele. Quando a pressão a jusante da válvula é superior à pressão a montante, o obturador é empurrado no sentido oposto contra a sede de vedação no furo (4). a fim de evitar o refluxo do fluido. Mesmo sem fluxo. a válvula é fechada apenas pela acção da mola de retenção. O obturador. devido ao impulso exercido pela roda de retenção (3) e pela pressão a jusante, interrompe completamente a passagem do fluxo por meio da vedação em forma de lança (5) (posicionada sobre a sede do vedante de fardos ou sobre o obturador dependendo da versão). A válvula de vedação, equipada com cabo borboleta (6) ou alavanca dependendo do tamanho da válvula, actua como um dispositivo de fecho standard.
