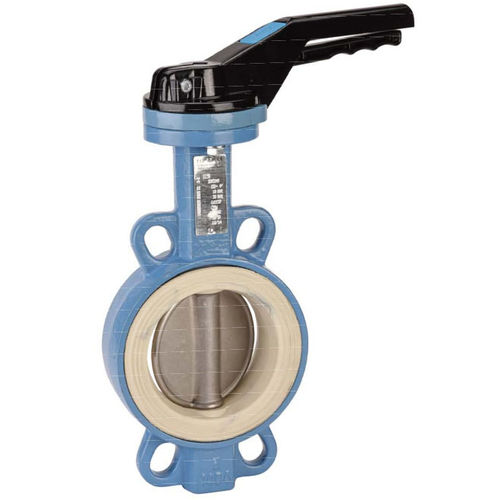

Válvula borboleta 1156 series

de alavancade isolamentopara óleo

A série 1156 é fabricada pela Sferaco e é uma válvula borboleta tipo wafer que está integrada com um longo pescoço para isolamento. A unidade também incorpora uma almofada de montagem ISO 5211. O corpo da válvula é revestido de rilsan com uma espessura que varia de 250 microns até 300 microns. Entre flanges existe a ISO PN10/16 de DN32/40 a 400 e a ISO PN20 ANSI150 de DN40 a 400 Tem também uma haste de cruzamento completa, um banco desmontável e uma alavanca que tem até 9 posições com um dispositivo de bloqueio até DN200, mas que não bloquearia de DN250 até DN300. A série 1156 tem uma capacidade de pressão máxima de até 16 bar. Existe uma opção para a haste ser estendida até 75 mm de comprimento. ESPECIFICAÇÕES ; - Pescoço longo para isolamento - Almofada de montagem ISO 5211 - Tipo bolacha - Entre flanges PN1Û/16 de DN32/40 a 400 e Classe 150 (PN20) de DN40 a 400 (sob consulta) - Flanges Betwwen PN10 de DN45Û a DN 1400 - Travessia completa - Assento EPDM removível - Doenças em Aço Inoxidável até DN100 - Ferro dúctil com revestimento preto nlsan +/- 300 p sobre DN100 - Alavanca de 9 posições com travamento devee até DN200 . parada em posições de ail mas não bloqueável de DN250 a 300 - Rilsan cor do corpo revestido RAL 5024.250-300 microns de espessura - Extensão da haste com 75 mm de comprimento ( opção ) - Alavanca quadrada 30x30 mm para chave espcial ( opção ) UTILIZAÇÃO: - Fluidos : Água fria e quente. água potável - Min e Max Températura Ts : De -20°C a + 110°C - Pressão máxima Ps : 16 bar até DN300,10 bar (ver gráficos na página 5)
