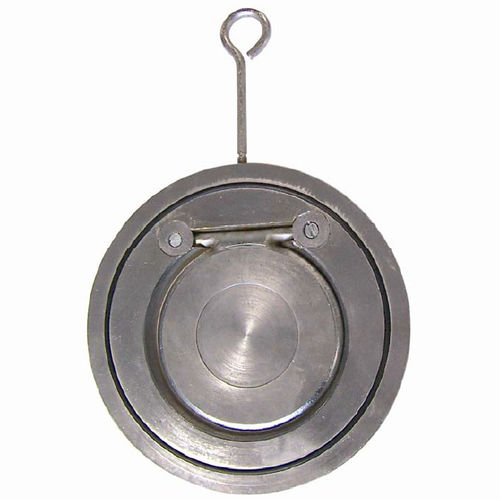

Válvula de retenção de portinhola 365 series

waferpara águaem aço inoxidável

Válvula de retenção de balanço em aço inoxidável Wafer para indústrias químicas e farmacêuticas, indústrias petroquímicas e instalações hidráulicas. Corpo em aço inox e doente com sede em FKM. Tipo wafer com comprimento reduzido e com olho de elevação removível para facilitar a instalação. ESPECIFICAÇÕES : - Válvula de retenção de balanço Wafer - Posição vertical com fluido ascendente ou posição horizontal ( respeitar o sentido do fluxo indicado pela seta ) - Entre flanges PN1Û/16 até DN150. PN16 acima e classe 150 (PN20) de DN100 a 400 - Com olho de elevação removível - Comprimento curto - Solução económica - Doença monobloco e haste para uma melhor resistência mecânica - Junta do corpo integrada UTILIZAÇÃO : - Indústria química e farmacêutica, indústria petroquímica, instalação hidráulica - Températura mínima e máxima Ts : - 10°C a + 180°C - Pressão máxima Ps : 16 bars até DN 200 indudados e 10 bars acima - Não usar com velocidade pulsatória - Velocidade máxima: 3 M. I Sec. GRÁFICO DE PERDA DE PUBLICIDADE : CONEXÃO : - Corpo em aço sem estame com junta FKM entre flanges PN10/16 até DN150. PN16 sobre Ref. 365 DN40 até DN 600 - Corpo em aço inox com junta FKM entre flanges PN10 Ref. 365401 e 365451 DN400 a DN 450 - Entre flanges Classe 150 PN20 possível de DN100 a 400
