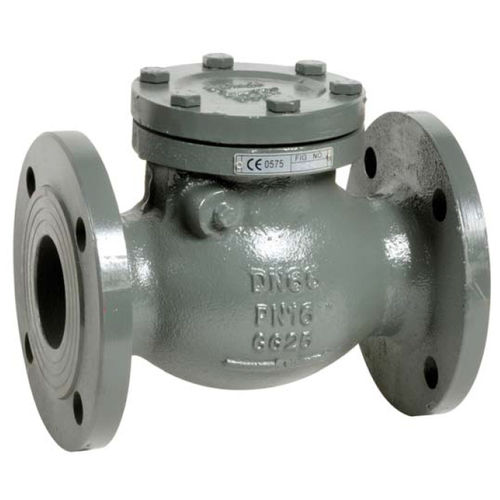

Válvula de retenção de portinhola 360 series

flangeadapara águaem aço inoxidável

É um tipo de ferramenta de verificação de balanço em posição vertical com fluido ascendente ou em posição horizontal. Possui uma flange ISO PN10/16 e castelo aparafusado. É utilizado principalmente para o aquecimento, rega e distribuição de água. Possui uma temperatura mínima e máxima de - 10°C a + 120°C para assento metálico tipo Ref.360, enquanto que uma temperatura mínima e máxima de - 10°C a + 80°C para assento em EPDM tipo Ref.362. Tem uma pressão máxima de 16 bar. A ferramenta não deve ser utilizada com velocidade pulsante. A sua velocidade máxima deve ser de pelo menos 3 M. 1 seg. ESPECIFICAÇÕES ; - Posições do Ail graças ao aço inoxidável spnng - Respeitar o sentido do fluxo indicado por uma seta no corpo - F langes R.F. PN10/16 até DN150. PN16 de DN200 a DN300. PN10 acima - Com cesto em aço e malha de 6 mm ( Ref. 363 ) - Perda de cabeça fraca graças ao desenho do interior do cilindro - Epoxy internai anti-corrosão e pamtmg extemal azul cor RAL 5017.100 p espessura - Bucha de bronze para evitar o bloqueio da doença - Patrão grelhado a pedido para o bypass ou para verificar a espessura - Disco desenhado para um melhor hidrodinamismo - Solução silenciosa - Contrapressão mínima para aperto : 0,2 bar UTILIZAÇÃO: - Distnbuição de água - Températura Minima Ts 10°C - Max Température Ts :♦ 120°C - Pressão máxima Ps : 16 bar até DN300.10 bar acima RANGE - PN1Q/16 flangeado de DN50 a DN 150. PN16 de DN 200 a DN 300 e PN10 para DN350 a 600 Ref. 366 - Flangeado PN1Q/16 de DN50 a DN 150 e PN16 de DN 200 a DN 300 com cesta de estrangulador de aço Rof. 363
