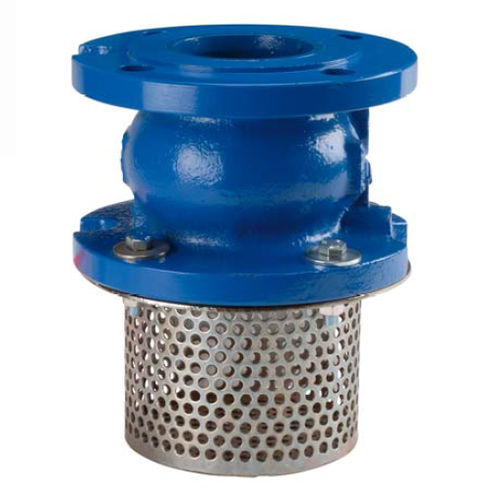

Válvula de retenção de disco 363 series

flangeadapara águaem aço inoxidável

Este produto pode ser ligado em todas as posições devido à sua mola de aço inoxidável e tem uma perda de carga fraca devido ao seu design cilíndrico interno. É fornecido com cesto coador de aço e uma malha metálica que mede 6 mm. Suas flanges são R.F. ISO PN10/16 até DN150, ISO PN16 de DN200 até DN300, ISO PN10 acima. O seu corpo tem 100 ٣ de espessura e tem um epoxi anti-corrosão nos lados interno e externo com tinta azul. Está também equipado com uma bucha de bronze para evitar o bloqueio do disco que foi concebido para melhores qualidades hidrodinâmicas. A contrapressão mínima para estanqueidade é de 0,2 bar. A seta no corpo indica o sentido do fluxo. ESPECIFICAÇÕES ; - Posições do Ail graças ao aço inoxidável spnng - Respeitar a direcção do fluxo indicada por uma seta no corpo - F langes R.F. PN10/16 até DN150. PN16 de DN200 a DN300. PN10 acima - Com cesto em aço e malha de 6 mm ( Ref. 363 ) - Perda de cabeça fraca graças ao desenho do interior do cilindro - Epoxy internai anti-corrosão e pamtmg extemal de cor azul RAL 5017.100 p espessura - Bucha de bronze para evitar o bloqueio da doença - Patrão grelhado a pedido para o bypass ou para verificar a espessura - Disco desenhado para um melhor hidrodinamismo - Solução silenciosa - Contrapressão mínima para aperto : 0,2 bar UTILIZAÇÃO: - Distnbuição de água - Températura Minima Ts 10°C - Max Température Ts :♦ 120°C - Pressão máxima Ps : 16 bar até DN300.10 bar acima RANGE - PN1Q/16 flangeado de DN50 a DN 150. PN16 de DN 200 a DN 300 e PN10 para DN350 a 600 Ref. 366 - Flangeado PN1Q/16 de DN50 a DN 150 e PN16 de DN 200 a DN 300 com cesta de estrangulador de aço Rof. 363
