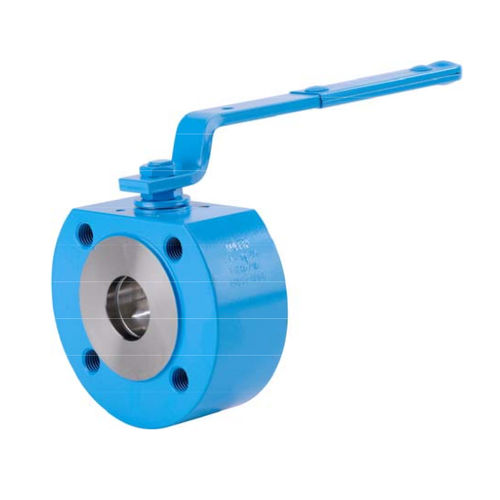

Válvula wafer 720 series

de esferade alavancahidráulica

A válvula de esfera de wafer Lauridsen tipo Adler FA1/FA2/FB1/FB2 tem um furo completo e possui uma base de montagem ISO 5211. A válvula tipo wafer tem uma haste anti-explosiva. Entre elas têm flange RF ISO PN40 até DN80 e flanges ISO PN16 acima. O dispositivo é anti-estático duplo. A válvula inclui uma esfera com corpo destacável. A flange tem furos roscados. As emissões fugitivas são conforme a norma ISO 15848-1 : 2003 Classe A. A haste tem 3 anéis de chevrons PTFE preenchidos com grafite. Possui anéis de vedação elásticos. O corpo é feito de aço carbono ou inox forjado. Possui um corpo oco para DN125. Possui uma pintura epóxi poliamida azul RAL5012 com espessura de 35p para os tipos de aço carbono. ESPECIFICAÇÕES : - Furo total - Anti-sopro - haste - Com almofada de montagem ISO 5211 - Tipo bolacha - Entre flanges R.F. PN40 até DN80. PN16 acima - Dispositivo anti-estático duplo - Accordmg ignífugo segundo a norma ISO 10497 (marcação ISO-FT) - Content bail com corpo removível - Com escape - furo na fiança de DN50 a DN250 ( - localizado - na - parte superior da - fiança para evitar sobrepressão na mesma - ) - Machinmg de - o assento para pressão - alívio DN65 a DN250 (respeito - o sentido do fluxo - indicado pela seta - ) - Furos de flanges roscados - Emissões fugitivas de acordo com a ISO 15848-1 : 2003 Classe A - 3 PTFE preenchidos com anéis de chevrons de grafite na haste - Embalagem com nngs elásticos - Poliamida epóxi pintada de cor azul RAL5012. 35 p de espessura UTILIZAÇÃO: - Indústrias química e farmacêutica, indústrias petroquímicas, instalação hidráulica, ar comprimido - Temperatura mínima e máxima Ts : - 28°C a + 200°C - Pressão máxima Ps : 40 bar até DN80,16 bar acima - Vácuo : 10'5torr
