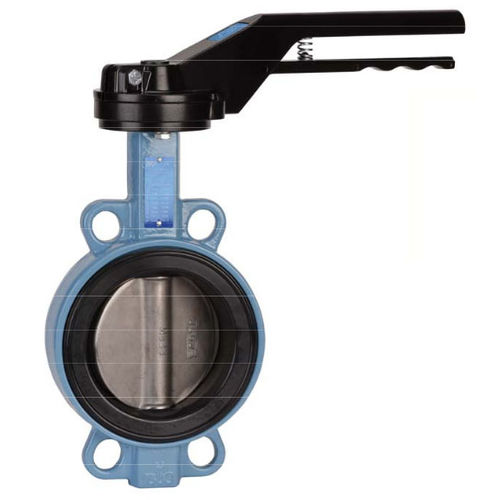

Válvula borboleta 1147 series

de alavancade isolamentowafer

Esta válvula tem uma extensão de haste de 75 mm de comprimento e uma alavanca quadrada que mede 30x30 mm para uma chave especial. É uma válvula do tipo wafer caracterizada pelo seu longo pescoço para isolamento. A série DN 40-300 1147 tem uma haste de cruzamento completo e assento em carboxilo de nitrilo removível. Está equipada com uma alavanca de 9 posições com um dispositivo de bloqueio até DN200, e um disco de ferro fundido dúctil revestido com resina epóxida. A válvula é constituída por um disco em aço inoxidável até DN100, com espessura de 250-300 microns, na cor do corpo revestido a rilsan RAL 5024. ESPECIFICAÇÕES ; - Pescoço longo para isolamento - Almofada de montagem ISO 5211 - Tipo bolacha - Entre flanges PN1Û/16 de DN32/40 a 400 e Classe 150 (PN20) de DN40 a 400 (sob consulta) - Flanges Betwwen PN10 de DN45Û a DN 1400 - Travessia completa - Assento EPDM removível - Doenças em Aço Inoxidável até DN100 - Ferro dúctil com revestimento preto nlsan +/- 300 p sobre DN100 - Alavanca de 9 posições com travamento devee até DN200 . parada em posições de ail mas não bloqueável de DN250 a 300 - Rilsan cor do corpo revestido RAL 5024.250-300 microns de espessura - Extensão da haste com 75 mm de comprimento ( opção ) - Alavanca quadrada 30x30 mm para chave espcial ( opção ) UTILIZAÇÃO: - Fluidos : Água fria e quente. água potável - Min e Max Températura Ts : De -20°C a + 110°C - Pressão máxima Ps : 16 bar até DN300,10 bar (ver gráficos na página 5)
